Detalhes do produto:
|
| Série: | 5s-10s | Tipo da bateria: | Bateria de íon de lítio |
|---|---|---|---|
| Dimensões: | 74*54mm | Personalizado: | Boa vinda |
| Controle de temperatura: | Sim | Controle do MOS: | certo |
| Realçar: | bms da bateria de íon de lítio 10S,Bms da bateria de íon de lítio de NTC,Bms de alta temperatura 36v da proteção 10s |
||

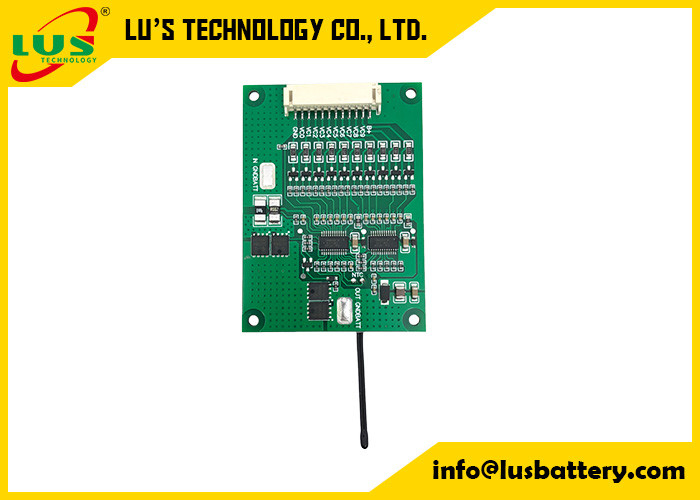

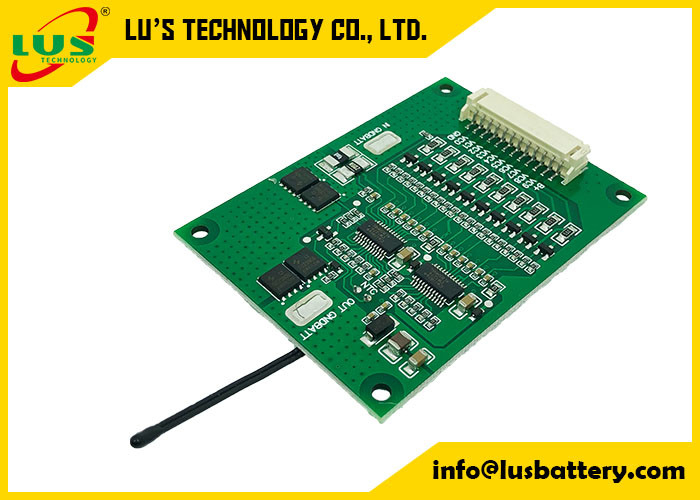

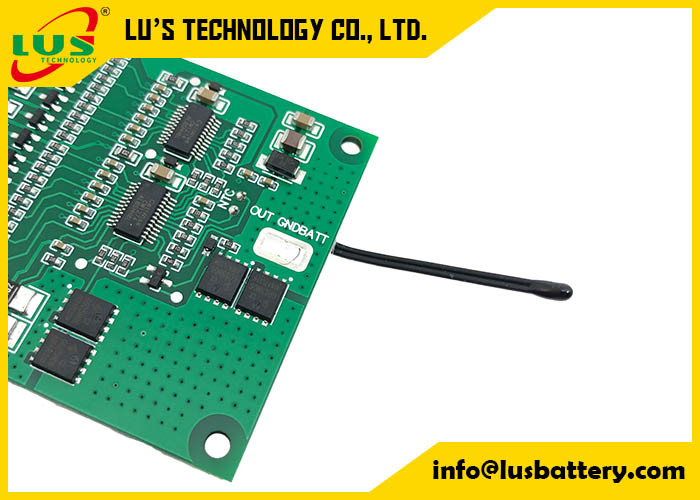

10s bms da bateria de íon de lítio dos bms 36v com proteção de alta temperatura 20A dos bms da tensão de carregamento 42v de NTC 25a
Este BMS aplicou-se com a microplaqueta de alta qualidade de IC especialmente para a detecção da finalidade .highly da proteção da bateria de lítio
grau da precisão na sobrecarga, sobre-descarga, tensão que equilibra, e com detecção em funções da desconexão dos fios,
, com funções de carregamento da proteção.
Este é O PWB para 10 séries 36V (42v) ou bloco da bateria de íon de lítio de 7S 24V (29.4V) com corrente de descarga 25A constante
e 5à carga atual avaliado do carregamento .the e o porto da descarga são diferentes. Tamanho: 54*74mm máximos
E nós podemos projetar e produzir a placa de circuito da proteção da bateria dentro de acordo com a procura do cliente com certo
Função:
1) Detecção do sem energia (pode ser travada quando removeu o PCM do bloco da bateria, para evitar os acidentes da segurança causados por usuários desmontagem ou a substituição desautorizada)
2) Estatísticas do MOS de tempos de temperatura excessiva da proteção (pode travar acima após N cronometra a proteção de temperatura excessiva para evitar os acidentes da segurança causados pela sobrecarga do usuário)
3) Poder em cronometrar (pode travar acima após os anos que correm, ele de N significa que nós podemos projetar uma estadia do fechamento dependemos da vida útil das baterias, a seguir o usuário não pode substituir as baterias sós)
4) Contando tempos de descarga (pode projetar o fechamento acima após a carga e a descarga dos tempos de N, então se não pode ser o fim do trabalho da vida útil das baterias)
5) Adicione a campainha elétrica (pode fazer um som para lembrar o usuário carregar quando a bateria é armazenada por muito tempo, a tensão é demasiado baixo devido à descarga de auto proteger baterias)
6) Identificação original (um número de identificação original pode ser adicionado a cada placa para o traçado do produto)
7) Uma comunicação de UART (uma comunicação com o PC pode ser realizada, a ajustar e a ver os dados dos artigos acima 1-6 antes da entrega)
8) A função azul do dente, a seguir você podem verificar o estado das baterias por seu telefone
Especificações do PCM para (10S) blocos da bateria do Li-íon 37V
LUS-BMS10-V1.1
| Não. | PARÂMETRO | Critério | |
| 1 | Tensão | Tensão de carregamento | C.C.: 42V CC/CV |
| Tensão do equilíbrio para a única pilha | 4.125±0.025V | ||
| 2 | Atual | Equilíbrio atual para a única pilha | 80±5mA |
| Consumo atual | ≤25μA | ||
| Corrente de carregamento contínuo máxima | 13.6A | ||
| Corrente de descarregamento contínua máxima | 20A | ||
| 3 | Sobre a proteção da carga | Sobre a tensão da detecção da carga para a única pilha | 4.25±0.025V |
| Sobre o tempo de atraso da carga | 800mS~1200mS | ||
| Sobre a tensão da liberação da carga para a única pilha | 4.15±0.05V | ||
| 4 | Sobre a proteção da descarga | Sobre a tensão da detecção da descarga para a única pilha | 2.80±0.08V |
| Sobre o tempo de atraso da detecção da descarga | 500~1500mS | ||
| Sobre a tensão da liberação da descarga para a única pilha | 3.0±0.1V | ||
| 5 | Sobre a proteção atual | Proteção da sobrecarga da carga | 24A±10% |
| Atraso da sobrecarga da carga | 400~600mS | ||
| Descarregue a sobrecarga protection1 | 55A±10% | ||
| Atraso time1 da detecção | 700~1300mS | ||
| Descarregue a sobrecarga protection2 | 40A±20% | ||
| Atraso time2 da detecção | 800~1200mS | ||
| Condição da liberação | Corte a carga, recuperação automática | ||
| 6 | Proteção curto | Condição da detecção | O exterior procura um caminho mais curto |
| Tempo de atraso da detecção | 1000mS-1600mS | ||
| Condição da liberação | Corte a carga, recuperação automática | ||
| 7 | Resistência | Circuitos da proteção (MOSFET) | ≤3mΩ |
| 8 | Temperatura | Variação da temperatura de funcionamento | -25~+70℃ |
| Variação da temperatura do armazenamento | -40~+125℃ | ||
| Carga sobre a temperatura | 48.5℃±5℃ | ||
| Carga sob a temperatura | -5℃±5℃ | ||
| Descarga sobre a temperatura | 70℃±5℃ | ||
| Descarga sob a temperatura | -25℃±5℃ | ||
