Lugar de origem:
CHINA
Marca:
OEM
Número do modelo:
PCM 7S BMS
Vídeo
Vídeo
Pcm esperto 7s Li Ion 8s Lifepo4 24v 30a 40a 60a do PCM Bms da bateria do PCM 7s 25A do Li-íon BMS 25.9V
PCM do Li-íon para a bateria (de 7 células) de 25.2v-25.9v 7s - 25a Max Discharge
PCM BMS de 7s 30A para o Li-íon de 24V 25.2V 25.9V/a bateria BMS L07S25 polímero 21V 22.4V LiFePO4 do lítio
proteção da bateria do PCM do PWB da bateria BMS de 24v 7s 45a 18650 Li-ionLiPolymer
PCM do PWB da placa BMS da proteção da bateria do Li-íon de 24V 7S 16A/25A/35A/45A/60A
Pcm do PWB de Bms da bateria do Li-íon Lifepo4 18650 do lítio de 7S 24V 20A
Característica:
1. Placa de circuito da proteção para o bloco da bateria do Li-íon e do Li-polímero de 37V 10S;
2. BMS aplica-se para 10 a bateria das pilhas Li-ion/Li-polymer em série;
3. Para impedir os blocos da bateria da sobrecarga, o overdischarge, sobre atual, sobre a temperatura, procura um caminho mais curto;
4. Com equilíbrio da pilha/função do equilíbrio;
5. compatível com o Li-íon e as pilhas do Li-polímero.
6. Como trabalhos de equilíbrio da função? depois que o bloco da bateria é carregado inteiramente. O PCM detectará a tensão de cada pilha e aparará uma mais alta tensão para baixo até que outras pilhas alcancem o mesmo nível de tensão. Consequentemente, ajuda pilhas tem uma vida útil mais longa.
Todas as funções podem ser escolher como seguem:
1) Detecção do sem energia (pode ser travada quando removeu o PCM do bloco da bateria, para evitar os acidentes da segurança causados por usuários desmontagem ou a substituição desautorizada)
2) Estatísticas do MOS de tempos de temperatura excessiva da proteção (pode travar acima após N cronometra a proteção de temperatura excessiva para evitar os acidentes da segurança causados pela sobrecarga do usuário)
3) Poder em cronometrar (pode travar acima após os anos que correm, ele de N significa que nós podemos projetar uma estadia do fechamento dependemos da vida útil das baterias, a seguir o usuário não pode substituir as baterias sós)
4) Contando tempos de descarga (pode projetar o fechamento acima após a carga e a descarga dos tempos de N, então se não pode ser o fim do trabalho da vida útil das baterias)
5) Adicione a campainha elétrica (pode fazer um som para lembrar o usuário carregar quando a bateria é armazenada por muito tempo, a tensão é demasiado baixo devido à descarga de auto proteger baterias)
6) Identificação original (um número de identificação original pode ser adicionado a cada placa para o traçado do produto)
7) Uma comunicação de UART (uma comunicação com o PC pode ser realizada, a ajustar e a ver os dados dos artigos acima 1-6 antes da entrega)
8) A função de Bluetooth, a seguir você podem verificar o estado das baterias por seu telefone
Especificação (o critério pode ser ajustável como custominzed):
| Não. | PARÂMETRO | Critério | |
| 1 | Tensão | Tensão de carregamento | C.C.: 29.4V CC/CV |
| Tensão do equilíbrio para a única pilha | 4.125±0.025V | ||
| 2 | Atual | Equilíbrio atual para a única pilha | 80±5mA |
| Consumo atual | ≤25μA | ||
| Corrente de carregamento contínuo máxima | 12A | ||
| Corrente de descarregamento contínua máxima | 26A | ||
| 3 | Sobre a proteção da carga | Sobre a tensão da detecção da carga para a única pilha | 4.25±0.025V |
| Sobre o tempo de atraso da carga | 800mS~1200mS | ||
| Sobre a tensão da liberação da carga para a única pilha | 4.15±0.05V | ||
| 4 | Sobre a proteção da descarga | Sobre a tensão da detecção da descarga para a única pilha | 2.80±0.03V |
| Sobre o tempo de atraso da detecção da descarga | 800~1200mS | ||
| Sobre a tensão da liberação da descarga para a única pilha | 3.0±0.025V | ||
| 5 | Sobre a proteção atual | Proteção da sobrecarga da carga | 13.33A±10% |
| Atraso da sobrecarga da carga | 400~600mS | ||
| Descarregue a sobrecarga protection1 | 33.33A±10% | ||
| Atraso time1 da detecção | 700~1300mS | ||
| Descarregue a sobrecarga protection2 | 66.66A±20% | ||
| Atraso time2 da detecção | 70~130mS | ||
| Condição da liberação | Corte a carga, recuperação automática | ||
| 6 | Proteção curto | Condição da detecção | O exterior procura um caminho mais curto |
| Tempo de atraso da detecção | 160~240uS | ||
| Condição da liberação | Corte a carga, recuperação automática | ||
| 7 | Resistência | Circuitos da proteção (MOSFET) | ≤1.67mΩ |
| 8 | Temperatura | Variação da temperatura de funcionamento | -25~+70℃ |
| Variação da temperatura do armazenamento | -40~+125℃ | ||
| Carga sobre a temperatura | 48.5℃±5℃ | ||
| Carga sob a temperatura | -5℃±5℃ | ||
| Descarga sobre a temperatura | 70℃±5℃ | ||
| Descarga sob a temperatura | -25℃±5℃ | ||
| 9 | Dimensão | 56*46mm | |

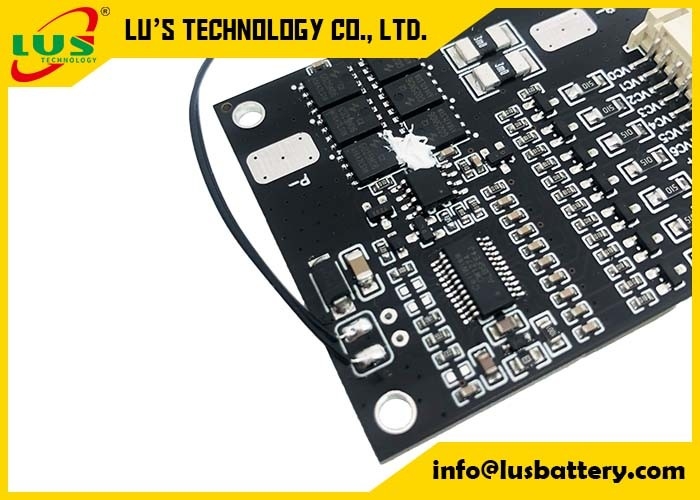

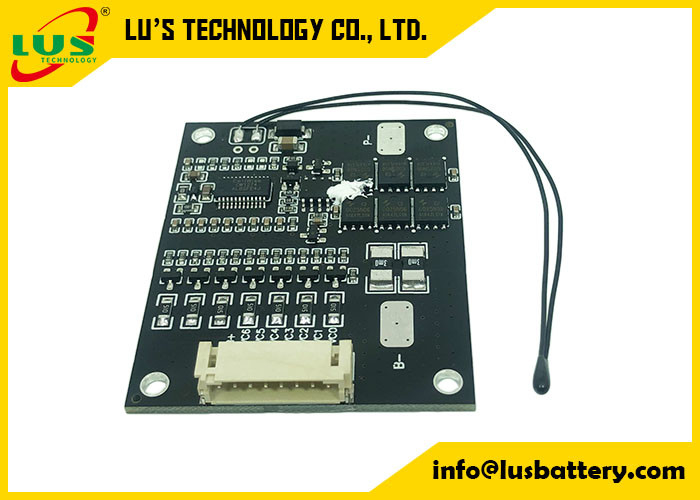

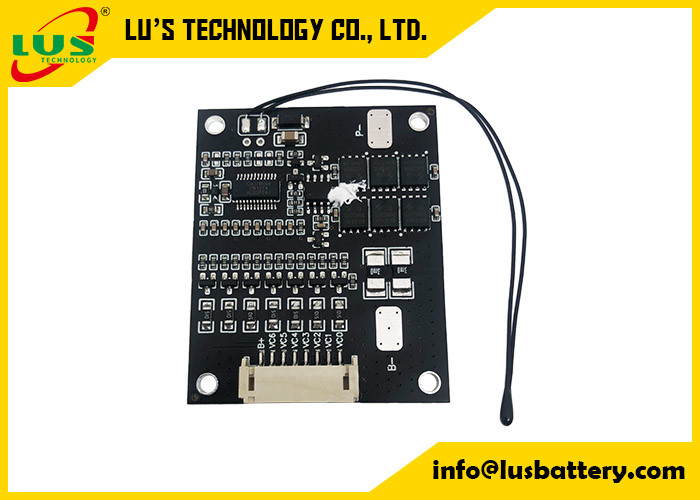

Imagem:
