Detalhes do produto:
|
| Dimensão: | 56*46mm | Temperatura: | ajuste |
|---|---|---|---|
| Série: | apropriado para 4s a 7s | OEM: | Boa vinda |
| Realçar: | placa da proteção da bateria de lítio de 10S 36V,Placa de BMS Lithium Battery Protection,Íon BMS do PWB Li |
||

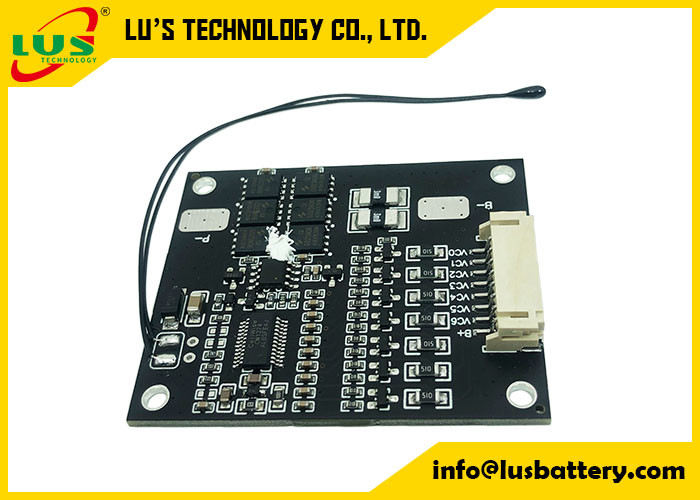

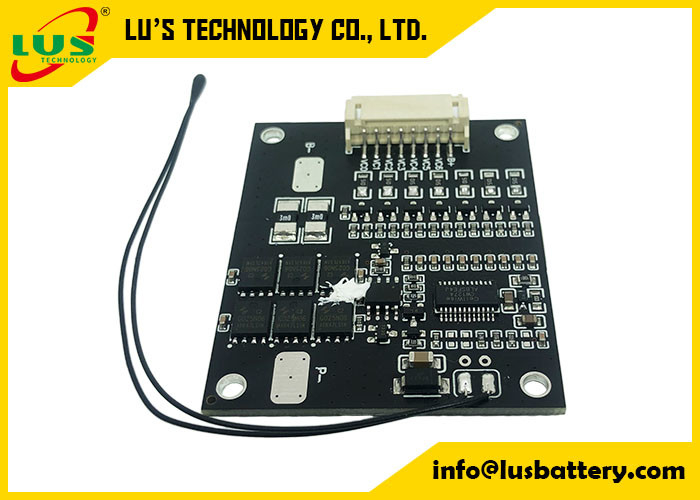

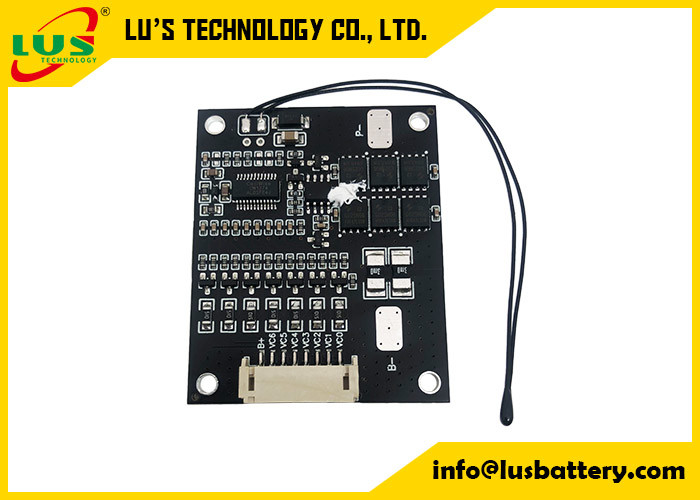

PCM do Li-íon BMS Battery Balancer do PWB da placa da proteção da bateria de lítio de BMS 10S 36V 15A 20A 35A
10S 50A 36V PCM/PCB/BMS para o Li-polímero de LiNCM do Li-íon do bloco 18650 da bateria de lítio 3.7V
Pcm do PWB de Bms da bateria de lítio de 10S 36V 37V 15A
PCM do PWB do Li-íon BMS da proteção d 10S 36V 15A do poder do lítio
4 a 10 proteção do poder do lítio da corda 36V 37V 42V
Sobrecarga, sobre a descarga, sobre atual e para procurar um caminho mais curto a proteção
A mesma corrente de descarga 15A portuária
Com dissipador de calor e cabo de 300mm
Dados:
|
Matéria-prima |
FR-4 |
|
Espessura de cobre |
2OZ/1OZ |
|
Mínimo Furo Tamanho |
0.8mm |
|
Linha largura mínima |
10/10mil |
|
Entrelinha mínimo |
10/10mil |
|
Revestimento de superfície |
HASL |
|
Tipo da placa |
placas frente e verso |
|
Uso |
Bloco da bateria do lipo do íon de Li |
|
Porto |
mesmos ou deperate |
|
Dimensão |
56*46mm |
|
Cor |
pode ser personalizado |
Todas as funções podem ser escolher como seguem:
1) Detecção do sem energia (pode ser travada quando removeu o PCM do bloco da bateria, para evitar os acidentes da segurança causados por usuários desmontagem ou a substituição desautorizada)
2) Estatísticas do MOS de tempos de temperatura excessiva da proteção (pode travar acima após N cronometra a proteção de temperatura excessiva para evitar os acidentes da segurança causados pela sobrecarga do usuário)
3) Poder em cronometrar (pode travar acima após os anos que correm, ele de N significa que nós podemos projetar uma estadia do fechamento dependemos da vida útil das baterias, a seguir o usuário não pode substituir as baterias sós)
4) Contando tempos de descarga (pode projetar o fechamento acima após a carga e a descarga dos tempos de N, então se não pode ser o fim do trabalho da vida útil das baterias)
5) Adicione a campainha elétrica (pode fazer um som para lembrar o usuário carregar quando a bateria é armazenada por muito tempo, a tensão é demasiado baixo devido à descarga de auto proteger baterias)
6) Identificação original (um número de identificação original pode ser adicionado a cada placa para o traçado do produto)
7) Uma comunicação de UART (uma comunicação com o PC pode ser realizada, a ajustar e a ver os dados dos artigos acima 1-6 antes da entrega)
8) A função de Bluetooth, a seguir você podem verificar o estado das baterias por seu telefone
A outra vantagem:
Detecte e proteja a bateria da sobrecarga, sobre-dicharge, sobrecarga procuram um caminho mais curto
, temperatura que detecta a proteção e auotmatically a função do equilíbrio da tensão.
Construção com componentes eletrônicos da parte alta (parte alta IC e MOSFET), estrutura simples
o projeto deixá-lo-á tem mais desempenho de funcionamento estável da qualidade, aplicação flexível (pode ser usado para menos
a bateria da série deixando alguns pinos de conexão no estado vazio), conjunto completo de medidas da proteção deixou-o trabalha bem
sem algum infulence dos acidentes inesperados externos.
Sobre seus produtos, apenas diga-nos as pilhas relativas da tensão A atual ou equipamento etc.,
nós ajudaremos ao recomment os produtos os mais apropriados para você. ou nós projetamos para você!
PCM 7S para dados padrão do PCM da bateria do íon do li:
| Não. | PARÂMETRO | Critério | |
| 1 | Tensão | Tensão de carregamento | C.C.: 29.4V CC/CV |
| Tensão do equilíbrio para a única pilha | 4.125±0.025V | ||
| 2 | Atual | Equilíbrio atual para a única pilha | 80±5mA |
| Consumo atual | ≤25μA | ||
| Corrente de carregamento contínuo máxima | 12A | ||
| Corrente de descarregamento contínua máxima | 26A | ||
| 3 | Sobre a proteção da carga | Sobre a tensão da detecção da carga para a única pilha | 4.25±0.025V |
| Sobre o tempo de atraso da carga | 800mS~1200mS | ||
| Sobre a tensão da liberação da carga para a única pilha | 4.15±0.05V | ||
| 4 | Sobre a proteção da descarga | Sobre a tensão da detecção da descarga para a única pilha | 2.80±0.03V |
| Sobre o tempo de atraso da detecção da descarga | 800~1200mS | ||
| Sobre a tensão da liberação da descarga para a única pilha | 3.0±0.025V | ||
| 5 | Sobre a proteção atual | Proteção da sobrecarga da carga | 13.33A±10% |
| Atraso da sobrecarga da carga | 400~600mS | ||
| Descarregue a sobrecarga protection1 | 33.33A±10% | ||
| Atraso time1 da detecção | 700~1300mS | ||
| Descarregue a sobrecarga protection2 | 66.66A±20% | ||
| Atraso time2 da detecção | 70~130mS | ||
| Condição da liberação | Corte a carga, recuperação automática | ||
| 6 | Proteção curto | Condição da detecção | O exterior procura um caminho mais curto |
| Tempo de atraso da detecção | 160~240uS | ||
| Condição da liberação | Corte a carga, recuperação automática | ||
| 7 | Resistência | Circuitos da proteção (MOSFET) | ≤1.67mΩ |
| 8 | Temperatura | Variação da temperatura de funcionamento | -25~+70℃ |
| Variação da temperatura do armazenamento | -40~+125℃ | ||
| Carga sobre a temperatura | 48.5℃±5℃ | ||
| Carga sob a temperatura | -5℃±5℃ | ||
| Descarga sobre a temperatura | 70℃±5℃ | ||
| Descarga sob a temperatura | -25℃±5℃ | ||
placa de 7s12A BMS
