PCM BMS de 7s~10s 10A para o bloco da bateria do Li-polímero 30V 32V LiFePO4 do Li-íon/lítio de 36V 37V

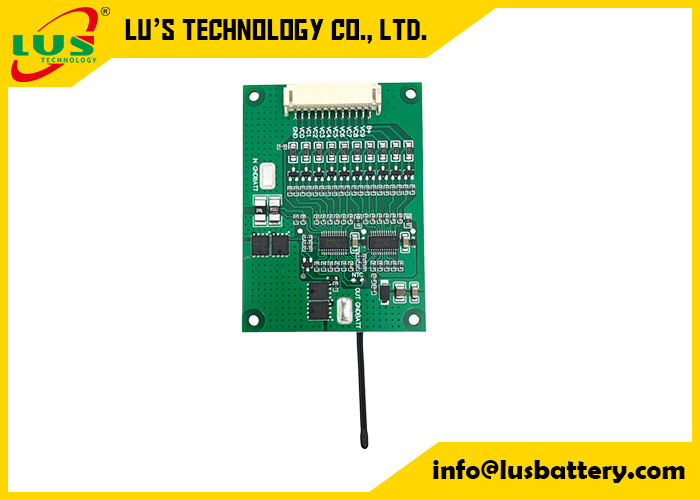

Nome do produto: PWB do PCM 37V BMS Customized do módulo de circuito 36V da proteção
1) Apropriado para blocos do Lítio-íon da seção 7-10/bateria polímero/LiFePo4 do lítio
2) 20A atual de trabalho contínuo máximo, a mesma relação para carregar/que descarrega-se:
3) A sobrecarga, overdischarge, procura um caminho mais curto, sobrecarga, proteção da temperatura, etc.
Característica:
fábrica do bloco BMS da bateria do lithum 1.True
2.Supply OEM/ODM e serviço feito sob encomenda
3. De alta qualidade com função esperta do equilíbrio
preço 4.Wholesale
5.Environment
entrega 6.Fast
Função:
Detecte e proteja a bateria da sobrecarga, sobre-dicharge, sobrecarga procuram um caminho mais curto
, temperatura que detecta a proteção e auotmatically a função do equilíbrio da tensão.
Construção com componentes eletrônicos da parte alta (parte alta IC e MOSFET), estrutura simples
o projeto deixá-lo-á tem mais desempenho de funcionamento estável da qualidade, aplicação flexível (pode ser usado para menos
a bateria da série deixando alguns pinos de conexão no estado vazio), conjunto completo de medidas da proteção deixou-o trabalha bem
sem algum infulence dos acidentes inesperados externos.
Sobre seus produtos, apenas diga-nos as pilhas relativas da tensão A atual ou equipamento etc.,
nós ajudaremos ao recomment os produtos os mais apropriados para você. ou nós projetamos para você!
Especificação:
| Não. |
PARÂMETRO |
Critério |
| 1 |
Tensão |
Tensão de carregamento |
C.C.: 29.4V CC/CV |
| Tensão do equilíbrio para a única pilha |
4.125±0.025V |
| 2 |
Atual |
Equilíbrio atual para a única pilha |
80±5mA |
| Consumo atual |
≤50μA |
| Corrente de carregamento contínuo máxima |
20A |
| Corrente de descarregamento contínua máxima |
54A |
| 3 |
Sobre a proteção da carga |
Sobre a tensão da detecção da carga para a única pilha |
4.25±0.025V |
| Sobre o tempo de atraso da carga |
500mS~1500mS |
| Sobre a tensão da liberação da carga para a única pilha |
4.15±0.05V |
| 4 |
Sobre a proteção da descarga |
Sobre a tensão da detecção da descarga para a única pilha |
2.80±0.08V |
| Sobre o tempo de atraso da detecção da descarga |
500~1500mS |
| Sobre a tensão da liberação da descarga para a única pilha |
3.0±0.1V |
| 5 |
Sobre a proteção atual |
Proteção da sobrecarga da carga |
24A±10% |
| Atraso da sobrecarga da carga |
400~600mS |
| Descarregue a sobrecarga protection1 |
55A±10% |
| Atraso time1 da detecção |
700~1300mS |
| Descarregue a sobrecarga protection2 |
40A±20% |
| Atraso time2 da detecção |
500~1500mS |
| Condição da liberação |
Corte a carga, recuperação automática |
| 6 |
Proteção curto |
Condição da detecção |
O exterior procura um caminho mais curto |
| Tempo de atraso da detecção |
160~240uS |
| Condição da liberação |
Corte a carga, recuperação automática |
| 7 |
Resistência |
Circuitos da proteção (MOSFET) |
≤2mΩ |
| 8 |
Temperatura |
Variação da temperatura de funcionamento |
-25~+70℃ |
| Variação da temperatura do armazenamento |
-40~+125℃ |
| Carga sobre a temperatura |
48.5℃±5℃ |
| Carga sob a temperatura |
-5℃±5℃ |
| Descarga sobre a temperatura |
70℃±5℃ |
| Descarga sob a temperatura |
-25℃±5℃ |
PWB do PCM de 10S 36V 15A 25A 35A 45A 60A BMS Battery Management System para 18650 o lítio Ion Battery Pack With Balance
Vantagem
1. os bms do Li-íon 10S 36V 15A/20A/30A/40A/50A/60A são usados para 10 o bloco da bateria da série 36V
2.We pode projetá-lo para várias baterias de lítio como LiFepo4, LiMn2O4, e Li-polímero etc.
as funções 3.The principais são: sobre a proteção da carga, sobre a proteção da descarga, sobre a proteção atual, procurar um caminho mais curto a proteção, a proteção etc. da temperatura.
4.de acordo comopedidodoclientenóspodemosdesenvolveroPCMemtamanhoseemestruturasdiferentes.
5.BMS fabricou pelo MOS de alta qualidade e IC importou. Mantenha seu tempo longo da vida útil do ciclo da bateria.
