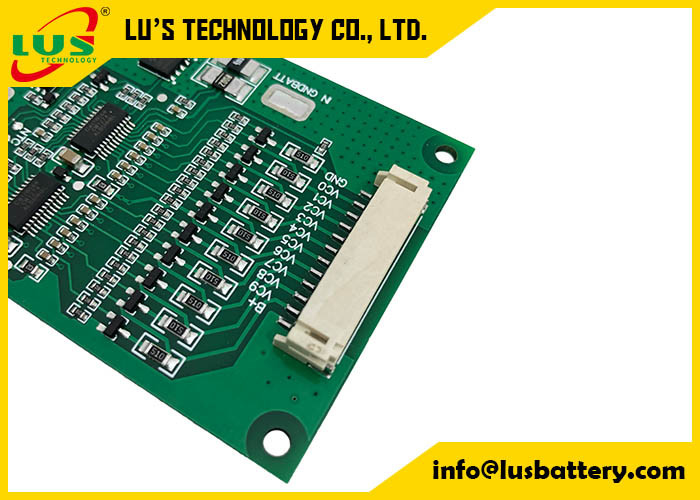

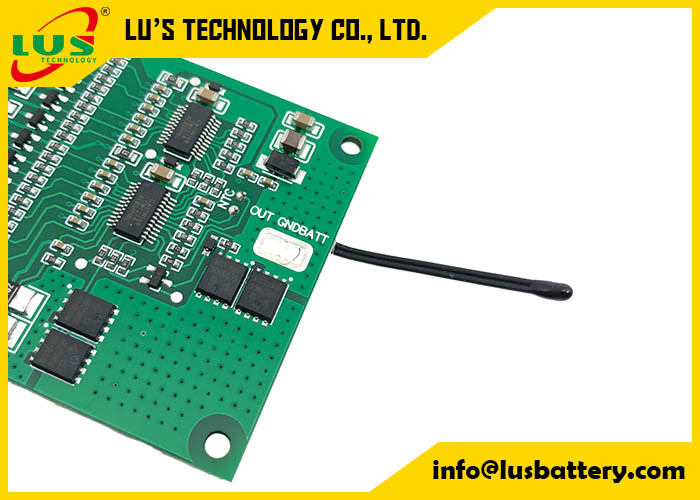

PCM BMS da proteção 10s 10A do PWB do PCM 10S LI-ION 20A para o bloco da bateria do Li-polímero 30V 32V LiFePO4 do Li-íon/lítio de 36V 37V
Nome do produto: Módulo de circuito da proteção
Modelo No: PCM10S
Para blocos do lítio-íon 10S/bateria polímero/LiFePo4 do lítio
(3.6V * 10S) bateria & blocos de lítio 36V
(3.7V * 10S) bateria & blocos de lítio 37V
(4.2V * 10S) bateria & blocos de lítio 42V
Bateria de lítio cilíndrica (Li-íon)
Bateria prismático do polímero do lítio (Li-Po)
Característica:
placa de circuito 1.Protection para o bloco da bateria do Li-íon e do Li-polímero de 37V 10S;
2.BMS aplica-se para 10 a bateria das pilhas Li-ion/Li-polymer em série;
3.To impedem os blocos da bateria da sobrecarga, overdischarge, sobre atual, sobre a temperatura, procuram um caminho mais curto;
equilíbrio da pilha 4.With/função do equilíbrio;
5.Compatible com o Li-íon e as pilhas do Li-polímero.
trabalhos de equilíbrio da função 6.How? depois que o bloco da bateria é carregado inteiramente. O PCM detectará a tensão de cada pilha e aparará uma mais alta tensão para baixo até que outras pilhas alcancem o mesmo nível de tensão. Consequentemente, ajuda pilhas tem uma vida útil mais longa.
Especificação (o critério pode ser ajustável como custominzed):
| Não. |
PARÂMETRO |
Critério |
| 1 |
Tensão |
Tensão de carregamento |
C.C.: 42V CC/CV |
| Tensão do equilíbrio para a única pilha |
4.125±0.025V |
| 2 |
Atual |
Equilíbrio atual para a única pilha |
80±5mA |
| Consumo atual |
≤25μA |
| Corrente de carregamento contínuo máxima |
13.6A pode ser personalizado |
| Corrente de descarregamento contínua máxima |
20A pode ser personalizado |
| 3 |
Sobre a proteção da carga |
Sobre a tensão da detecção da carga para a única pilha |
4.25±0.025V |
| Sobre o tempo de atraso da carga |
800mS~1200mS |
| Sobre a tensão da liberação da carga para a única pilha |
4.15±0.05V |
| 4 |
Sobre a proteção da descarga |
Sobre a tensão da detecção da descarga para a única pilha |
2.80±0.03V |
| Sobre o tempo de atraso da detecção da descarga |
800~1200mS |
| Sobre a tensão da liberação da descarga para a única pilha |
3.0±0.025V |
| 5 |
Sobre a proteção atual |
Proteção da sobrecarga da carga |
15A±10% |
| Atraso da sobrecarga da carga |
400~600mS |
| Descarregue a sobrecarga protection1 |
37.5A±10% c |
| Atraso time1 da detecção |
700~1300mS |
| Descarregue a sobrecarga protection2 |
75A±20% |
| Atraso time2 da detecção |
70~130mS |
| Condição da liberação |
Corte a carga, recuperação automática |
| 6 |
Proteção curto |
Condição da detecção |
O exterior procura um caminho mais curto |
| Tempo de atraso da detecção |
160~240uS |
| Condição da liberação |
Corte a carga, recuperação automática |
| 7 |
Resistência |
Circuitos da proteção (MOSFET) |
≤2mΩ |
| 8 |
Temperatura |
Variação da temperatura de funcionamento |
-25~+70℃ |
| Variação da temperatura do armazenamento |
-40~+125℃ |
| Carga sobre a temperatura |
48.5℃±5℃ |
| Carga sob a temperatura |
-5℃±5℃ |
| Descarga sobre a temperatura |
70℃±5℃ |
| Descarga sob a temperatura |
-25℃±5℃ |
placa de circuito portuária comum do bloco do PCM do PWB do equilíbrio BMS de W da placa da proteção da bateria de lítio do Li-íon de 10S 36V 15A 20A 25A 30A 18650 Lipo:
Função:
Detecte e proteja a bateria da sobrecarga, sobre-dicharge, sobrecarga procuram um caminho mais curto
, temperatura que detecta a proteção e auotmatically a função do equilíbrio da tensão.
Construção com componentes eletrônicos da parte alta (parte alta IC e MOSFET), estrutura simples
o projeto deixá-lo-á tem mais desempenho de funcionamento estável da qualidade, aplicação flexível (pode ser usado para menos
a bateria da série deixando alguns pinos de conexão no estado vazio), conjunto completo de medidas da proteção deixou-o trabalha bem
sem algum infulence dos acidentes inesperados externos.
Sobre seus produtos, apenas diga-nos as pilhas relativas da tensão A atual ou equipamento etc.,
nós ajudaremos ao recomment os produtos os mais apropriados para você. ou nós projetamos para você!
