Detalhes do produto:
|
Série: | 5-10S | Dimensão: | 139.4*46 |
---|---|---|---|
OEM: | Boa vinda | Amostras: | Disponível |
Pilha de bateria: | 18650 / 26650/32700 | Controle de temperatura: | sim |
Realçar: | PCM da bateria 7S8A,PCM da bateria 7S10A,Placa da proteção da bateria do PCM |

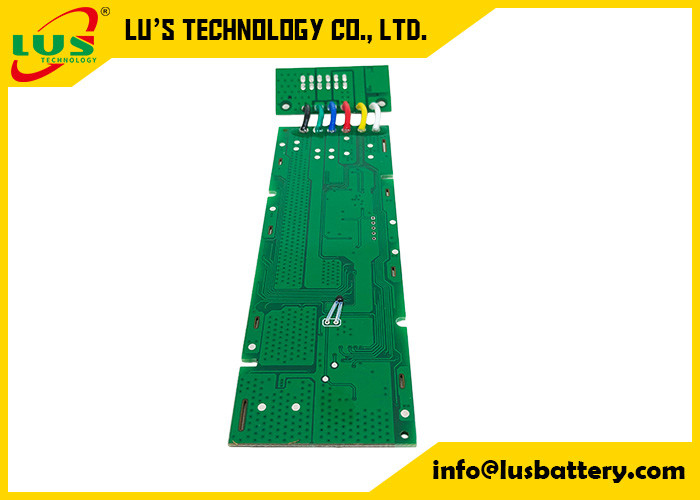

Bateria feita sob encomenda do PCM do Li-íon BMS do PCM 25.9V 7S2A 7S8A 7S10A da placa da proteção da bateria 5-10S para o dispositivo elétrico do agregado familiar
Nome do produto: Módulo de circuito da proteção
Modelo No: PCM-5S-10S
Para blocos do lítio-íon 5S-10S/bateria polímero/LiFePo4 do lítio
Característica:
fábrica do bloco BMS da bateria do lithum 1.True
2.Supply OEM/ODM e serviço feito sob encomenda
3. De alta qualidade com função esperta do equilíbrio
preço 4.Wholesale
5.Environment
entrega 6.Fast
Especificação:
Não. | PARÂMETRO | Critério | |
1 | Tensão | Tensão de carregamento | C.C.: 29.4V CC/CV |
Tensão do equilíbrio para a única pilha | 4.125±0.025V | ||
2 | Atual | Equilíbrio atual para a única pilha | 80±5mA |
Consumo atual | ≤35μA | ||
Corrente de carregamento contínuo máxima | 10A pode ser personalizado | ||
Corrente de descarregamento contínua máxima | 30A pode ser personalizado | ||
3 | Sobre a proteção da carga | Sobre a tensão da detecção da carga para a única pilha | 4.25±0.025V |
Sobre o tempo de atraso da carga | 800mS~1200mS | ||
Sobre a tensão da liberação da carga para a única pilha | 4.15±0.05V | ||
4 | Sobre a proteção da descarga | Sobre a tensão da detecção da descarga para a única pilha | 2.80±0.03V |
Sobre o tempo de atraso da detecção da descarga | 800~1200mS | ||
Sobre a tensão da liberação da descarga para a única pilha | 3.0±0.025V | ||
5 | Sobre a proteção atual | Proteção da sobrecarga da carga | 15A±10% pode ser personalizado |
Atraso da sobrecarga da carga | 400~600mS | ||
Descarregue a sobrecarga protection1 | 50A±10% pode ser personalizado | ||
Atraso time1 da detecção | 700~1300mS | ||
Descarregue a sobrecarga protection2 | 60A±20% pode ser personalizado | ||
Atraso time2 da detecção | 70~130mS | ||
Condição da liberação | Corte a carga, recuperação automática | ||
6 | Proteção curto | Condição da detecção | O exterior procura um caminho mais curto |
Tempo de atraso da detecção | 160~240uS | ||
Condição da liberação | Corte a carga, recuperação automática | ||
7 | Resistência | Circuitos da proteção (MOSFET) | ≤2mΩ |
8 | Temperatura | Variação da temperatura de funcionamento | -25~+70℃ |
Variação da temperatura do armazenamento | -40~+125℃ | ||
Carga sobre a temperatura | 48.5℃±5℃ | ||
Carga sob a temperatura | -5℃±5℃ | ||
Descarga sobre a temperatura | 70℃±5℃ | ||
Descarga sob a temperatura | -25℃±5℃ |
Inclua a placa do contato muito apropriada para a caixa de bateria, use-a extensamente no campo da ferramenta elétrica:
Função:
Detecte e proteja a bateria da sobrecarga, sobre-dicharge, sobrecarga procuram um caminho mais curto
, temperatura que detecta a proteção e auotmatically a função do equilíbrio da tensão.
Construção com componentes eletrônicos da parte alta (parte alta IC e MOSFET), estrutura simples
o projeto deixá-lo-á tem mais desempenho de funcionamento estável da qualidade, aplicação flexível (pode ser usado para menos
a bateria da série deixando alguns pinos de conexão no estado vazio), conjunto completo de medidas da proteção deixou-o trabalha bem
sem algum infulence dos acidentes inesperados externos.
Sobre seus produtos, apenas diga-nos as pilhas relativas da tensão A atual ou equipamento etc.,
nós ajudaremos ao recomment os produtos os mais apropriados para você. ou nós projetamos para você!
