Lugar de origem:
China
Marca:
OEM
Número do modelo:
0702FCP
Vídeo
Vídeo
PCM BMS de 7s 20A para o Li-íon de 24V 25.2V 25.9V/a bateria polímero 21V 22.4V LiFePO4 do lítio para a máquina de limpeza
Nome do produto: Módulo de circuito da proteção
Modelo No: PCM-0702FCP
Para blocos do lítio-íon 7S/bateria polímero/LiFePo4 do lítio
Característica do produto:
1) Apropriado para blocos do Lítio-íon de 7 seções/bateria polímero/LiFePo4 do lítio
2) 8A atual de trabalho contínuo máximo, a mesma relação para carregar/que descarrega-se:
3) A sobrecarga, overdischarge, procura um caminho mais curto, sobrecarga, proteção da temperatura, etc.
Especificação:
| Não. | PARÂMETRO | Critério | |
| 1 | Tensão | Tensão de carregamento | C.C.: 29.4V CC/CV |
| Tensão do equilíbrio para a única pilha | 4.125±0.025V | ||
| 2 | Atual | Equilíbrio atual para a única pilha | 80±5mA |
| Consumo atual | ≤35μA | ||
| Corrente de carregamento contínuo máxima | 8A | ||
| Corrente de descarregamento contínua máxima | 20A | ||
| 3 | Sobre a proteção da carga | Sobre a tensão da detecção da carga para a única pilha | 4.25±0.025V |
| Sobre o tempo de atraso da carga | 800mS~1200mS | ||
| Sobre a tensão da liberação da carga para a única pilha | 4.15±0.05V | ||
| 4 | Sobre a proteção da descarga | Sobre a tensão da detecção da descarga para a única pilha | 2.80±0.03V |
| Sobre o tempo de atraso da detecção da descarga | 800~1200mS | ||
| Sobre a tensão da liberação da descarga para a única pilha | 3.0±0.025V | ||
| 5 | Sobre a proteção atual | Proteção da sobrecarga da carga | 8A±10% |
| Atraso da sobrecarga da carga | 400~600mS | ||
| Descarregue a sobrecarga protection1 | 20A±10% | ||
| Atraso time1 da detecção | 700~1300mS | ||
| Descarregue a sobrecarga protection2 | 40A±20% | ||
| Atraso time2 da detecção | 70~130mS | ||
| Condição da liberação | Corte a carga, recuperação automática | ||
| 6 | Proteção curto | Condição da detecção | O exterior procura um caminho mais curto |
| Tempo de atraso da detecção | 160~240uS | ||
| Condição da liberação | Corte a carga, recuperação automática | ||
| 7 | Resistência | Circuitos da proteção (MOSFET) | ≤2mΩ |
| 8 | Temperatura | Variação da temperatura de funcionamento | -25~+70℃ |
| Variação da temperatura do armazenamento | -40~+125℃ | ||
| Carga sobre a temperatura | 48.5℃±5℃ | ||
| Carga sob a temperatura | -5℃±5℃ | ||
| Descarga sobre a temperatura | 70℃±5℃ | ||
| Descarga sob a temperatura | -25℃±5℃ | ||

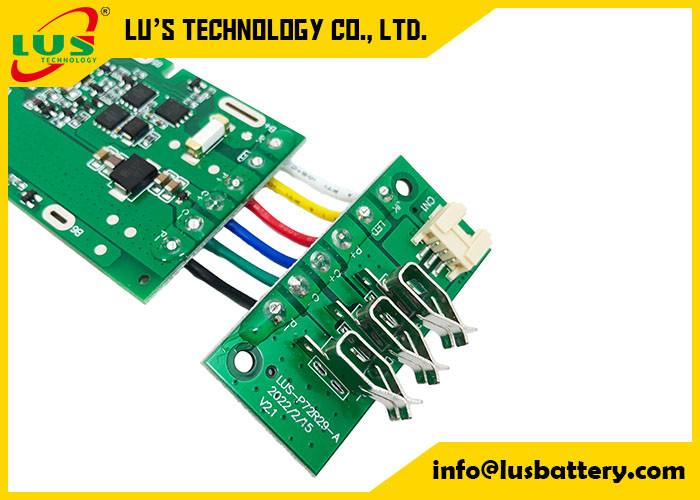

Inclua a placa do contato muito apropriada para a caixa de bateria, use-a extensamente no campo da ferramenta elétrica:
Característica:
fábrica do bloco BMS da bateria do lithum 1.True
2.Supply OEM/ODM e serviço feito sob encomenda
3. De alta qualidade com função esperta do equilíbrio
preço 4.Wholesale
5.Environment
entrega 6.Fast
Função:
Detecte e proteja a bateria da sobrecarga, sobre-dicharge, sobrecarga procuram um caminho mais curto
, temperatura que detecta a proteção e auotmatically a função do equilíbrio da tensão.
Construção com componentes eletrônicos da parte alta (parte alta IC e MOSFET), estrutura simples
o projeto deixá-lo-á tem mais desempenho de funcionamento estável da qualidade, aplicação flexível (pode ser usado para menos
a bateria da série deixando alguns pinos de conexão no estado vazio), conjunto completo de medidas da proteção deixou-o trabalha bem
sem algum infulence dos acidentes inesperados externos.
Sobre seus produtos, apenas diga-nos as pilhas relativas da tensão A atual ou equipamento etc.,
nós ajudaremos ao recomment os produtos os mais apropriados para você. ou nós projetamos para você!
