Detalhes do produto:
|
| Saída: | 24VDC / 5W | Entrada: | 90-264Vac |
|---|---|---|---|
| Tensão da saída: | 24V | Potência de saída: | 1 - 50W |
| Dimensão: | 38*23*18mm | Tipo: | Módulo de poder 5W24V |
| LOGOTIPO: | Pode ser personalizado | ||
| Realçar: | fonte de alimentação da máquina de soldadura 5W,Fonte de alimentação da máquina de soldadura de Dc5V 2a,Hilink 5m24 |
||

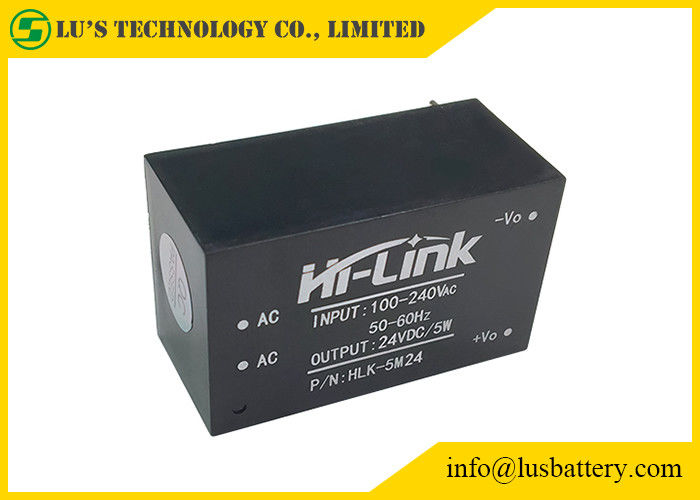

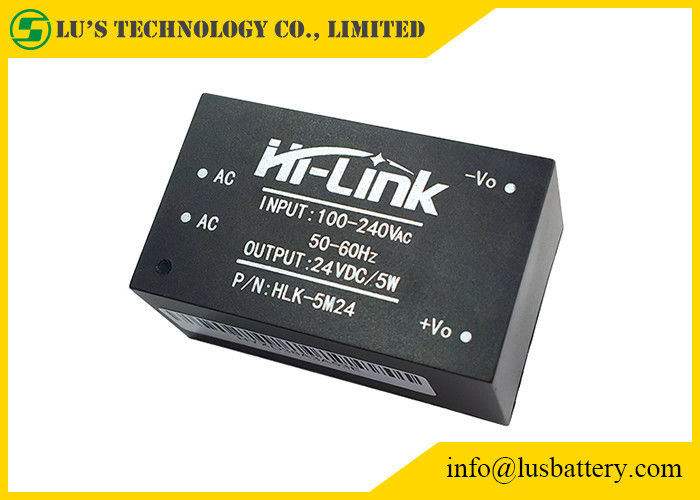

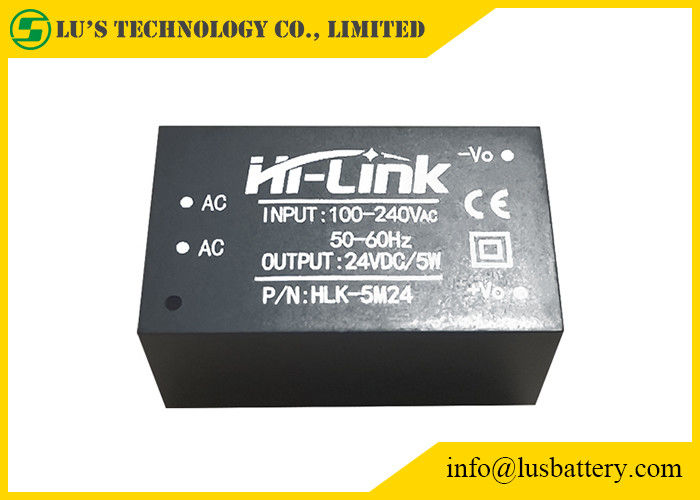

A fonte de alimentação ultra-pequena do módulo da série 5W está a um pequeno-volume, fonte de grande eficacia do odule da alimentação de DC da C.A.
Tem as vantagens da escala de tensão de entrada global, da elevação da baixa temperatura, do consumo da baixa potência, da eficiência elevada, da confiança alta e do isolamento alto da segurança.
| Tipo | Descrição | Inputvoltage | Eficiência |
| HLK-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
| HLK-2M05 | Powermodule2W5V | 90-245Vac | 69% |
| HLK-2M09 | Powermodule2W9V | 90-245Vac | 69% |
| HLK-2M12 | Powermodule2W12V | 90-245Vac | 69% |
| HLK-2M15 | Powermodule2W15V | 90-245Vac | 69% |
| HLK-2M24 | Powermodule2W24V | 90-245Vac | 69% |
| HLK-PM01 | Powermodule3W5V | 90-265Vac | 72% |
| HLK-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
| HLK-PM09 | Powermodule3W9V | 90-265Vac | 75% |
| HLK-PM12 | Powermodule3W12V | 90-265Vac | 75% |
| HLK-PM15 | Powermodule3W15V | 90-265Vac | 75% |
| HLK-PM24 | Powermodule3W24V | 90-265Vac | 75% |
| HLK-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
| HLK-5M05 | Powermodule5W5V | 90-265Vac | 72% |
| HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
| HLK-5M12 | Powermodule5W12V | 90-265Vac | 75% |
| HLK-5M15 | Powermodule5W15V | 90-265Vac | 75% |
| HLK-5M24 | Powermodule5W24V | 90-265Vac | 75% |
| HLK-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
| HLK-10M05 | Powermodule10W5V | 90-265Vac | 72% |
| HLK-10M09 | Powermodule10W9V | 90-265Vac | 78% |
| HLK-10M12 | Powermodule10W12V | 90-265Vac | 78% |
| HLK-10M15 | Powermodule10W15V | 90-265Vac | 78% |
| HLK-10M24 | Powermodule10W24V | 90-265Vac | 78% |
| HLK-20M05 | Powermodule20W5V | 90-265Vac | 80% |
| HLK-20M09 | Powermodule20W9V | 90-265Vac | 80% |
| HLK-20M12 | Powermodule20W12V | 90-265Vac | 80% |
| HLK-20M15 | Powermodule20W15V | 90-265Vac | 80% |
| HLK-20M24 | Powermodule20W24V | 90-265Vac | 84% |
| HLK-30M09 | Powermodule30W9V | 90-265Vac | 90% |
| HLK-30M12 | Powermodule30W12V | 90-265Vac | 90% |
| HLK-30M15 | Powermodule30W15V | 90-265Vac | 90% |
| HLK-30M24 | Powermodule30W24V | 90-265Vac | 90% |
| HLK-40M09 | Powermodule40W9V | 90-265Vac | 90% |
| HLK-40M12 | Powermodule40W12V | 90-265Vac | 90% |
| HLK-40M15 | Powermodule40W15V | 90-265Vac | 90% |
| HLK-40M24 | Powermodule40W24V | 90-265Vac | 90% |
| Artigos | Parâmetros técnicos | Unidades | Notas |
| tensão da saída avaliado da Nenhum-carga | 24.0±0.1 | VDC | |
| Tensão tated carga máxima da saída | 24.0±0.2 | VDC | |
| Corrente de saída máxima do curto período de tempo | ≥308 | miliampère | |
| Corrente de saída máxima dos muitos tempos | 208 | miliampère | |
| Regulamento de tensão | ±0.2 | % | |
| Regulamento da carga | ±0.5 | % | |
| Eficiência entrada da baixa tensão | Vin=115Vac, saída load≥69 completo | % | |
| Eficiência de alta tensão entrada | 3Vin=230Vac, saída load≥70 completo | % | |
| Ondinha da saída e ruído (mVp-p) | ≤70 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF | milivolt | |
| Comutar de ligar/desligar ultrapassa a amplitude | (Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 | %Vo | |
| Proteção da sobrecarga da saída | Carga máxima 110-150% da saída | ||
| A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto | Nenhum-dano ao dispositivo inteiro |
Características de segurança:
Produtos projetados encontrar UL, exigências da certificação de segurança do CE.
Segurança e compatibilidade eletromagnética
Projetado com a entrada de UL 0.5A certificou o seguro;
Placa do PWB que usa a produção folheada de cobre frente e verso da placa, material para o nível de avaliação do fogo 94-V0;
Standard de segurança: Conformidade com UL1012, EN60950, UL60950
Tensão da isolação: MIM/P-O/P: 2500VAC
Resistência de isolação: Mim/PO/RH ℃ Ohms/500VDC 25 70% de P> 100M
Condução e radiação: cumpra com o EN55011, EN55022 (CISPR22)
Descarga eletrostática: Nível 4 8kV/15kV do IEC/EN 61000-4-2
Imunidade da radiação do RF: O IEC/EN 61000-4-3 considera a nota de aplicação
Projeto da segurança da temperatura
Na temperatura ambiente, os capacitores deste poder, a superfície interna da temperatura máxima do conversor principal não excedem 90
℃;
A temperatura de superfície máxima de Shell não excede o ℃ 60
