módulo de poder 10W Ultra-compacto:

Módulo da C.C. 24v da C.A. para o desenho de comutação abaixador da fonte de alimentação do poder 10W:

CONVERSOR DA C.C. DA C.A.:

Características entradas

(teste no ℃ da temperatura ambiente 20).
Critérios técnicos da unidade do nome do artigo
Tensão de entrada avaliado 100-240 VAC
Escala de tensão entrada 90-264 VAC
Corrente de entrada máxima ≤0.2 A
Impulso atual entrado; ≤10 A
tensão de entrada máxima ≤270 VAC
Inscreva a Senhora lenta do começo ≤50
Eficiência entrada Vin=110VAc da baixa tensão, saída 69% completo-load≥
Eficiência de alta tensão entrada Vin=220VAc, saída 70% completo-load≥
Confiança a longo prazo MTBF≥100,000 h
Tensão +5±0.1 VDC da saída avaliado da carga
Tensão completa +5±0.2 VDC da saída avaliado
Corrente de saída máxima a curto prazo ≥1000 miliampère
A corrente de saída máxima por muito tempo ≥600 miliampère
± 0.2% de Voltage Regulation
± regulamentar 0.5% da carga
Ondinha e ruído da saída
(mVp-p) ≤50
Tensão de entrada avaliado, carga máxima. Usando 20MHz da largura de banda,
O capacitor 10uF e 0.1uF do lado da carga a ser testado. milivolt
O interruptor ultrapassa o Vo do ≤ 5% da amplitude (tensão de entrada avaliado e carga da saída mais 10%)
Proteção 150-200% da sobrecarga da saída da carga máxima A da saída
A saída procura um caminho mais curto a proteção Direct procura um caminho mais curto na saída normal, recomeça automaticamente a operação normal após um curto
remoção do circuito

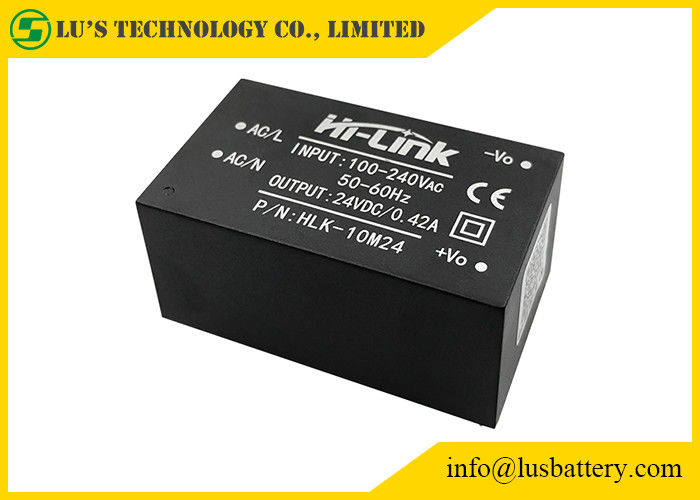

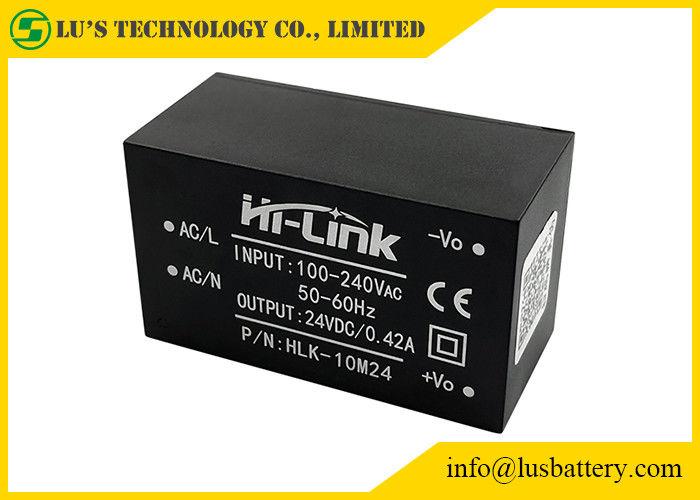

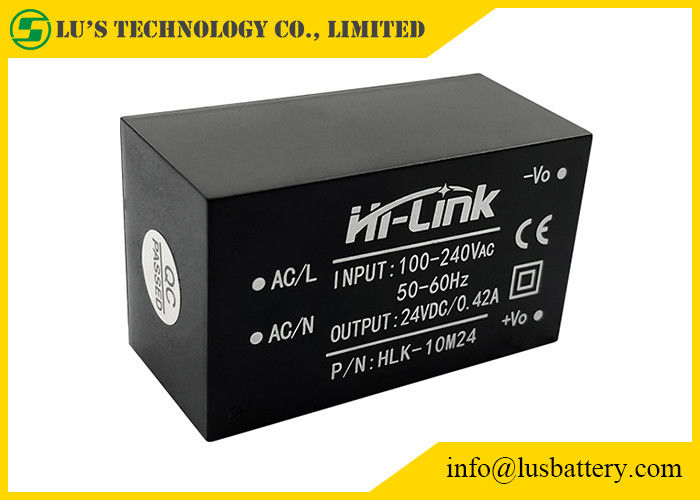

C.A. da C.A. 24V 10W de SMPS 90-245V à casa esperta inteligente de comutação isolada hlk10m24 do módulo de fonte de alimentação IOT do modo do conversor da C.C.
