Detalhes do produto:
|
Descrição: | Powermodule3W12V | Número: | HLK-PM12 |
---|---|---|---|
Configuração: | isolado | Tensão da saída: | 12V |
Corrente de saída: | 250mA | Logotipo: | Pode ser personalizado |
Tensão entrada: | 90-265VAC | Eficiência: | 75% |
Realçar: | adaptador do estabilizador da C.C. da C.A. 350mA,adaptador do estabilizador da C.C. da C.A. 3W,Olá! relação Pm12 |
Modelo NÃO. | Tamanho (milímetros) | Peso (g) | Potência de saída (w) | Tensão da saída (v) | Corrente de saída (miliampère) | Eficiência % (TIPO) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |

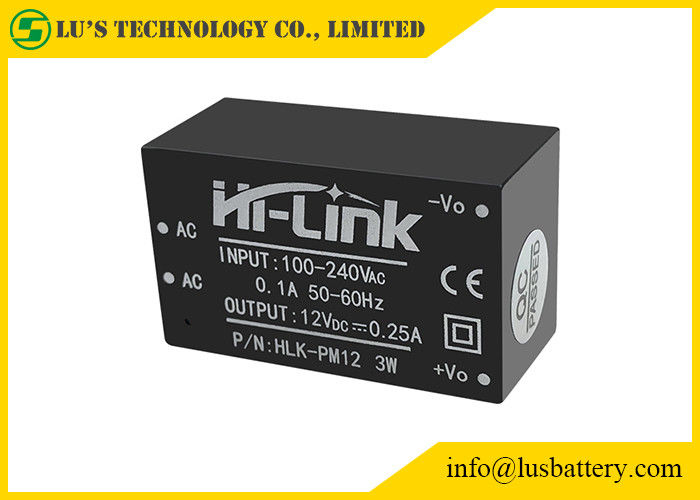

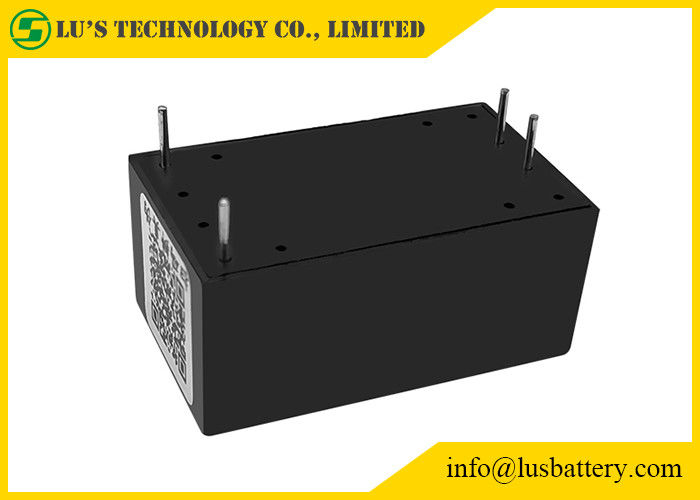

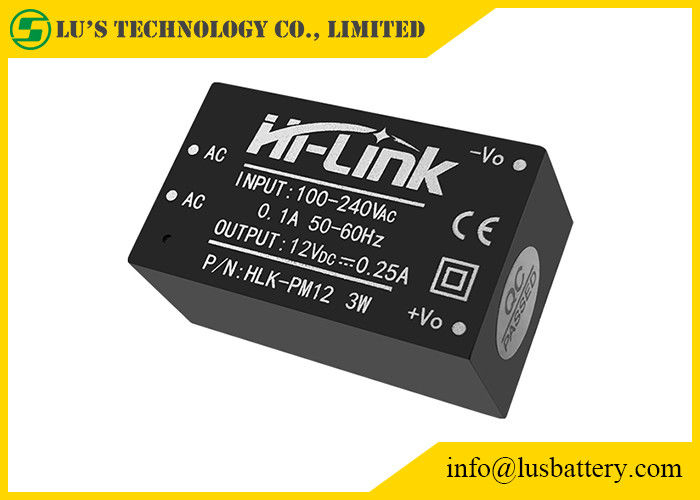

hilink pm12 do estabilizador da tensão:
placa ultra pequena do PWB da série 3W
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
Artigos | Parâmetros técnicos | Unidades | Notas |
tensão da saída avaliado da Nenhum-carga | 12.0±0.1 | VDC | |
Tensão tated carga máxima da saída | 12.0±0.2 | VDC | |
Corrente de saída máxima do curto período de tempo | ≥350 | miliampère | |
Corrente de saída máxima dos muitos tempos | 250 | miliampère | |
Regulamento de tensão | ±0.2 | % | |
Regulamento da carga | ±0.5 | % | |
Eficiência entrada da baixa tensão | Vin=115Vac, saída load≥73 completo | % | |
Eficiência de alta tensão entrada | 3Vin=230Vac, saída load≥73 completo | % | |
Ondinha da saída e ruído (mVp-p) | ≤120 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF | milivolt | |
Comutar de ligar/desligar ultrapassa a amplitude | (Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 | %Vo | |
Proteção da sobrecarga da saída | Carga máxima 110-150% da saída | ||
A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto | Nenhum-dano ao dispositivo inteiro |
Características de segurança:
Produtos 1 projetados encontrar UL, exigências da certificação de segurança do CE.
Segurança 2 e compatibilidade eletromagnética
Projetado com a entrada de UL 0.5A certificou o seguro;
Placa do PWB que usa a produção folheada de cobre frente e verso da placa, material para o nível de avaliação do fogo 94-V0;
Standard de segurança: Conformidade com UL1012, EN60950, UL60950
Tensão da isolação: MIM/P-O/P: 2500VAC
Resistência de isolação: Mim/PO/RH ℃ Ohms/500VDC 25 70% de P> 100M
Condução e radiação: cumpra com o EN55011, EN55022 (CISPR22)
Descarga eletrostática: Nível 4 8kV/15kV do IEC/EN 61000-4-2
Imunidade da radiação do RF: O IEC/EN 61000-4-3 considera a nota de aplicação
Projeto da segurança de 3 temperaturas
Na temperatura ambiente, os capacitores deste poder, a superfície interna da temperatura máxima do conversor principal não excedem 90
℃;
A temperatura de superfície máxima de Shell não excede o ℃ 60
