Detalhes do produto:
|
| Nome do produto: | Fonte de alimentação do interruptor da C.C. da C.A. | Material: | Placa do PWB |
|---|---|---|---|
| Proteção: | SCP OVP OTP OCP | Corrente de saída: | 450mA, 0A-1A |
| Frequência da saída: | 50-60Hz | Tensão da saída: | C.C. 12V/5W |
| Realçar: | módulos de fonte de alimentação 450mA,Módulos de fonte de alimentação de Hilink 5M12,interruptor da fonte de alimentação do PWB 5W |
||

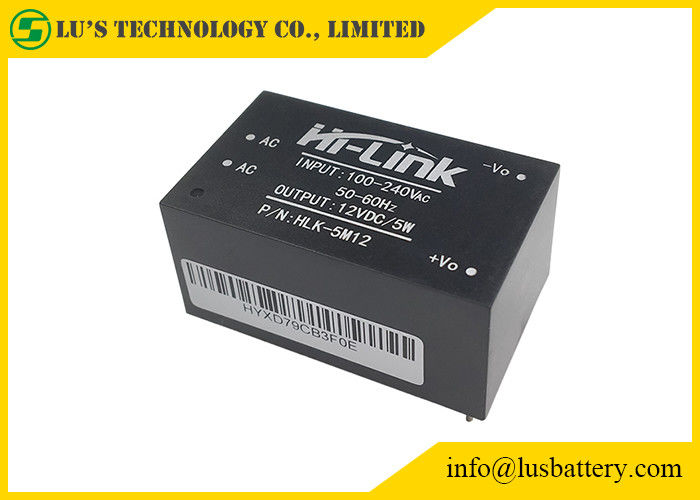

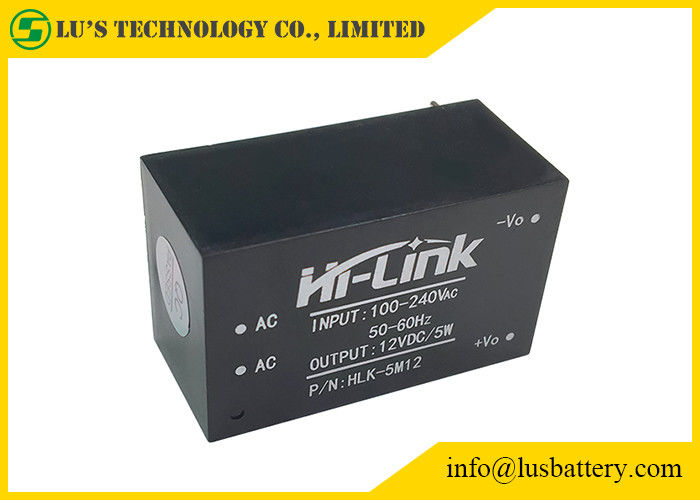

módulo de poder ultra pequeno da série 5W
5M03/5M05/5M09/5M12/5M24
| Modelo NÃO. | Tamanho (milímetros) | Peso (g) | Potência de saída (w) | Tensão da saída (v) | Corrente de saída (miliampère) | Eficiência % (TIPO) |
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 |
A fonte de alimentação ultra-pequena do módulo da série 5W está a um pequeno-volume, fonte de grande eficacia do odule da alimentação de DC da C.A.
| Artigos | Parâmetros técnicos | Unidades | Notas |
| tensão da saída avaliado da Nenhum-carga | 12.0±0.1 | VDC | |
| Tensão tated carga máxima da saída | 12.0±0.2 | VDC | |
| Corrente de saída máxima do curto período de tempo | ≥540 | miliampère | |
| Corrente de saída máxima dos muitos tempos | 450 | miliampère | |
| Regulamento de tensão | ±0.2 | % | |
| Regulamento da carga | ±0.5 | % | |
| Eficiência entrada da baixa tensão | Vin=115Vac, saída load≥69 completo | % | |
| Eficiência de alta tensão entrada | 3Vin=230Vac, saída load≥70 completo | % | |
| Ondinha da saída e ruído (mVp-p) | ≤70 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF | milivolt | |
| Comutar de ligar/desligar ultrapassa a amplitude | (Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 | %Vo | |
| Proteção da sobrecarga da saída | Carga máxima 110-150% da saída | ||
| A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto | Nenhum-dano ao dispositivo inteiro |
Características do produto
1. volume Ultra-fino, ultra-pequeno, o menor;
2. Tensão de entrada universal global (90~265Vac)
3. Consumo da baixa potência, proteção ambiental verde, perda da nenhum-carga<0>
4. Baixa ondinha, de baixo nível de ruído
5. A rendimento elevado procurar um caminho mais curto e do proteção e do auto da sobrecarga recuperação
6. Eficiência elevada, densidade de poder superior
7. Tensão 3000Vac do isolamento da entrada e da saída
8. carga máxima 100% que envelhece e que testa
9. A confiança alta, projeto da longa vida, tempo de trabalho contínuo é maior de 100.000 horas;
10. UL da reunião, exigências do CE; projeto de produto para cumprir a exigência dos testes da compatibilidade eletrónica e da segurança;
11. Usando o potting plástico impermeável a favor do meio ambiente de alta qualidade, umidade, vibração, água e
poeira para encontrar os padrões IP65
12. Soluções econômicas, eficazes na redução de custos
13. Trabalho sem circuito externo
14. período de garantia de uma qualidade de 1 ano
Módulo inteligente de Hilink:
| Tipo | Descrição | Inputvoltage | Eficiência |
| HLK-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
| HLK-2M05 | Powermodule2W5V | 90-245Vac | 69% |
| HLK-2M09 | Powermodule2W9V | 90-245Vac | 69% |
| HLK-2M12 | Powermodule2W12V | 90-245Vac | 69% |
| HLK-2M15 | Powermodule2W15V | 90-245Vac | 69% |
| HLK-2M24 | Powermodule2W24V | 90-245Vac | 69% |
| HLK-PM01 | Powermodule3W5V | 90-265Vac | 72% |
| HLK-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
| HLK-PM09 | Powermodule3W9V | 90-265Vac | 75% |
| HLK-PM12 | Powermodule3W12V | 90-265Vac | 75% |
| HLK-PM15 | Powermodule3W15V | 90-265Vac | 75% |
| HLK-PM24 | Powermodule3W24V | 90-265Vac | 75% |
| HLK-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
| HLK-5M05 | Powermodule5W5V | 90-265Vac | 72% |
| HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
| HLK-5M12 | Powermodule5W12V | 90-265Vac | 75% |
| HLK-5M15 | Powermodule5W15V | 90-265Vac | 75% |
| HLK-5M24 | Powermodule5W24V | 90-265Vac | 75% |
| HLK-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
| HLK-10M05 | Powermodule10W5V | 90-265Vac | 72% |
| HLK-10M09 | Powermodule10W9V | 90-265Vac | 78% |
| HLK-10M12 | Powermodule10W12V | 90-265Vac | 78% |
| HLK-10M15 | Powermodule10W15V | 90-265Vac | 78% |
| HLK-10M24 | Powermodule10W24V | 90-265Vac | 78% |
| HLK-20M05 | Powermodule20W5V | 90-265Vac | 80% |
| HLK-20M09 | Powermodule20W9V | 90-265Vac | 80% |
| HLK-20M12 | Powermodule20W12V | 90-265Vac | 80% |
| HLK-20M15 | Powermodule20W15V | 90-265Vac | 80% |
| HLK-20M24 | Powermodule20W24V | 90-265Vac | 84% |
| HLK-30M09 | Powermodule30W9V | 90-265Vac | 90% |
| HLK-30M12 | Powermodule30W12V | 90-265Vac | 90% |
| HLK-30M15 | Powermodule30W15V | 90-265Vac | 90% |
| HLK-30M24 | Powermodule30W24V | 90-265Vac | 90% |
| HLK-40M09 | Powermodule40W9V | 90-265Vac | 90% |
| HLK-40M12 | Powermodule40W12V | 90-265Vac | 90% |
| HLK-40M15 | Powermodule40W15V | 90-265Vac | 90% |
| HLK-40M24 | Powermodule40W24V | 90-265Vac | 90% |
