Detalhes do produto:
|
| nome: | mini módulo de fonte de alimentação | Uso: | interruptor inteligente isolado do agregado familiar abaixador |
|---|---|---|---|
| Tensão: | 9VDC | Atual: | 2200mA |
| LOGOTIPO: | Personalizado | Frequência da saída: | 50/60HZ |
| Amostras: | 2 PCes livres | ||
| Realçar: | módulo de poder da linha elétrica 20W,módulo de poder da linha elétrica 2200mA,HLK20M09 |
||
Nota: teste na temperatura ambiente
|
Nome do projeto
|
Criterial técnico
|
Unidade
|
Nota
|
|
Tensão entrada avaliado
|
100-240
|
VAC
|
|
|
Escala de tensão entrada
|
85-264
|
VAC
|
ou 70-350Vdc
|
|
Corrente de entrada máxima
|
≤0.6
|
|
|
|
Corrente de impulso entrada
|
≤34
|
|
|
|
Começo lento entrado
|
≤50
|
Senhora
|
|
|
Alta tensão entrada
|
MTBF≥100000
|
%
|
|
|
eficiência
|
|||
|
Confiança a longo prazo
|
2A/250Vac
|
h
|
|
|
Fusível externo
|
|
|
fusível lento
|
|
recomendação
|

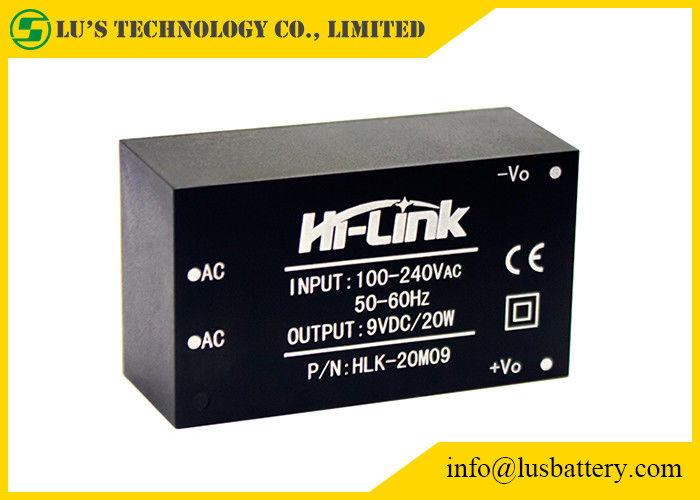

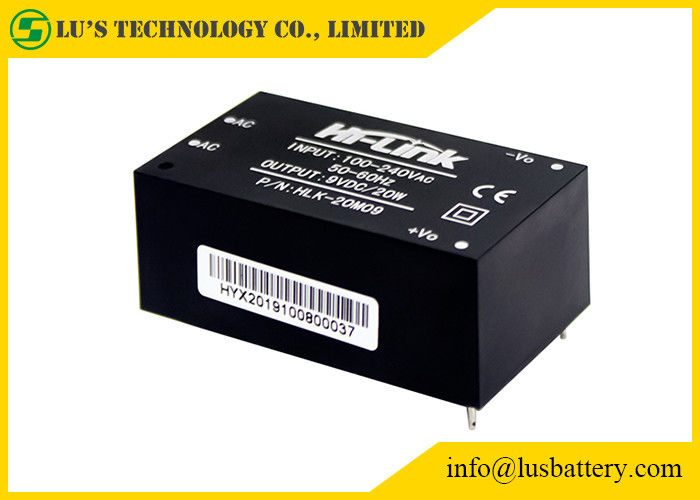

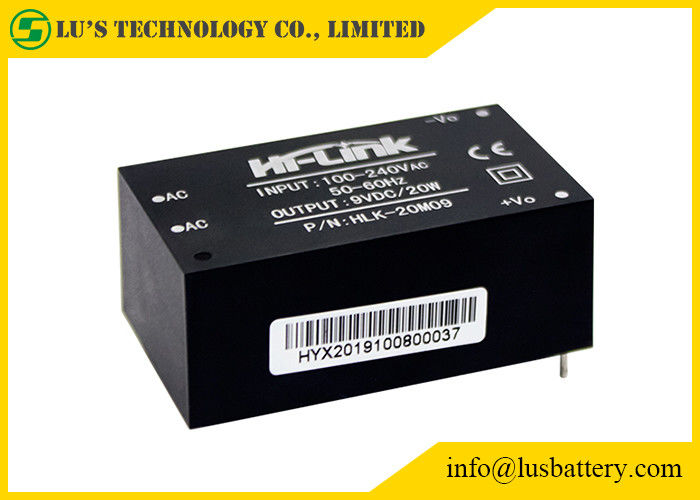

MINI característica do hlk 20m09 da fonte de alimentação 9V/2200mA:
Entrada
Saída:
| Artigos | Parâmetros técnicos | Unidades | Notas |
| tensão da saída avaliado da Nenhum-carga | 9±0.1 | VDC | |
| Tensão tated carga máxima da saída | 9±0.2 | VDC | |
| Corrente de saída máxima do curto período de tempo | ≥2300 | miliampère | |
| Corrente de saída máxima dos muitos tempos | 2200 | miliampère | |
| Regulamento de tensão | ±0.2 | % | |
| Regulamento da carga | ±0.5 | % | |
| Eficiência entrada da baixa tensão | Vin=115Vac, saída load≥80 completo | % | |
| Eficiência de alta tensão entrada | Vin=230Vac, saída load≥82 completo | % | |
| Ondinha da saída e ruído (mVp-p) | ≤150 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF | milivolt | |
| Comutar de ligar/desligar ultrapassa a amplitude | (Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 | %Vo | |
| Proteção da sobrecarga da saída | 110-150% da carga da saída máxima | ||
| A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto | Nenhum-dano ao dispositivo inteiro |
| Modelo NÃO. | Tamanho (milímetros) | Peso (g) | Potência de saída (w) | Tensão da saída (v) | Corrente de saída (miliampère) | Eficiência % (TIPO) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
FONTE de ALIMENTAÇÃO do PWB da C.C. da C.A. 20W:
