Descrição:
A fonte de alimentação ultra-pequena do módulo da série 10W está a um pequeno-volume, fonte de grande eficacia do módulo da alimentação de DC da C.A. Tem as vantagens da escala de tensão de entrada global, da elevação da baixa temperatura, do consumo da baixa potência, da eficiência elevada, da confiança alta e do isolamento alto da segurança.
Foi amplamente utilizado na casa esperta, no controle da automatização, no equipamento de comunicações, na instrumentação e nas outras indústrias.
Nome do produto
|
C.C. da C.A. do módulo de poder
|
Estilo
|
Única saída
|
Tipo
|
Olá!-relação ou OEM
|
Isolamento
|
3000Vac
|
Material
|
Plástico, PCBA
|
Lugar do produto
|
Província de Guangdong, China
|
Cor
|
Preto
|
Modos de embalagem
|
Embalado em umas caixas com bandeja
|
Tamanho
|
46.9*27.8*21.8mm
|
Após o serviço de venda
|
Suporte laboral
|
C.A. à lista modelo do transformador da C.C.:
Modelo NÃO. |
Tamanho (milímetros) |
Peso (g) |
Potência de saída (w) |
Tensão da saída (v) |
Corrente de saída (miliampère) |
Eficiência % (TIPO) |
HLK-2M03 |
30*16*19 |
18g |
2W |
3,3 |
600 |
69 |
HLK-2M05 |
5 |
400 |
HLK-2M09 |
9 |
230 |
HLK-2M12 |
12 |
170 |
HLK-2M24 |
24 |
84 |
HLK-PM01 |
34*20*15 |
20g |
3W |
5 |
600 |
72 |
HLK-PM03 |
3,3 |
1000 |
HLK-PM09 |
9 |
330 |
HLK-PM12 |
12 |
250 |
HLK-PM24 |
24 |
125 |
HLK-5M03 |
38*23*18 |
32g |
5W |
3,3 |
1500 |
72 |
HLK-5M05 |
5 |
1000 |
HLK-5M09 |
9 |
560 |
HLK-5M12 |
12 |
450 |
HLK-5M24 |
24 |
208 |
HLK-10M03 |
47*28*22 |
40g |
10W |
3,3 |
3000 |
72 |
HLK-10M05 |
5 |
2000 |
HLK-10M09 |
9 |
1100 |
78 |
HLK-10M12 |
12 |
830 |
HLK-10M24 |
24 |
416 |
HLK-12M12 |
50.8*25.4*15 |
80g |
12W |
12 |
1000 |
86 |
HLK-20M05 |
57*33*22.5 |
80g |
20W |
5 |
4000 |
80 |
HLK-20M09 |
9 |
2200 |
HLK-20M12 |
12 |
1666 |
HLK-20M15 |
15 |
1300 |
HLK-20M24 |
24 |
833 |
84 |
HLK-30M05 |
56*32*22.5 |
80g |
30W |
5 |
6000 |
89 |
HLK-30M09 |
9 |
3300 |
90 |
HLK-30M12 |
12 |
2500 |
HLK-30M15 |
15 |
2000 |
HLK-30M24 |
24 |
1250 |
HLK-40M05 |
56*32*22.5 |
80g |
40W |
5 |
8000 |
89 |
HLK-40M09 |
9 |
4400 |
90 |
HLK-40M12 |
12 |
3300 |
HLK-40M15 |
15 |
2600 |
HLK-40M24 |
24 |
1600 |
PWB da placa de circuito do conversor da PWB-montagem da C.C. da C.A. de 9V 1.1A:

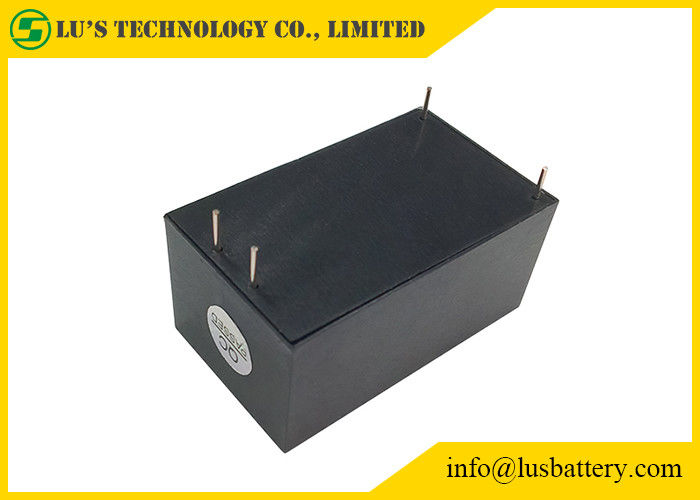

módulo do conversor do acdc de 9V 10W 1.1A:
desenho Ultra-compacto do módulo de poder 10W:

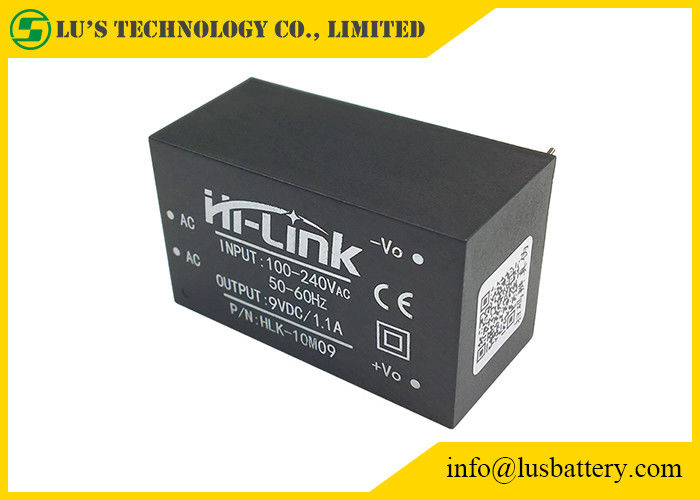

módulo de poder hlk10m09 abaixador:
Artigos |
Parâmetros técnicos |
Unidades |
Notas |
tensão da saída avaliado da Nenhum-carga |
9.0±0.1 |
VDC |
|
Tensão tated carga máxima da saída |
5.0±0.2 |
VDC |
|
Corrente de saída máxima do curto período de tempo |
≥1200 |
miliampère |
|
Corrente de saída máxima dos muitos tempos |
≥1100 |
miliampère |
|
Regulamento de tensão |
±2 |
% |
|
Regulamento da carga |
±0.5 |
% |
|
Ondinha da saída e ruído (mVp-p) |
≤70 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF |
milivolt |
|
Comutar de ligar/desligar ultrapassa a amplitude |
(Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 |
%Vo |
|
Proteção da sobrecarga da saída |
110-150% da carga da saída máxima |
|
|
A saída procura um caminho mais curto a proteção |
Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto |
|
Nenhum-dano ao dispositivo inteiro |
