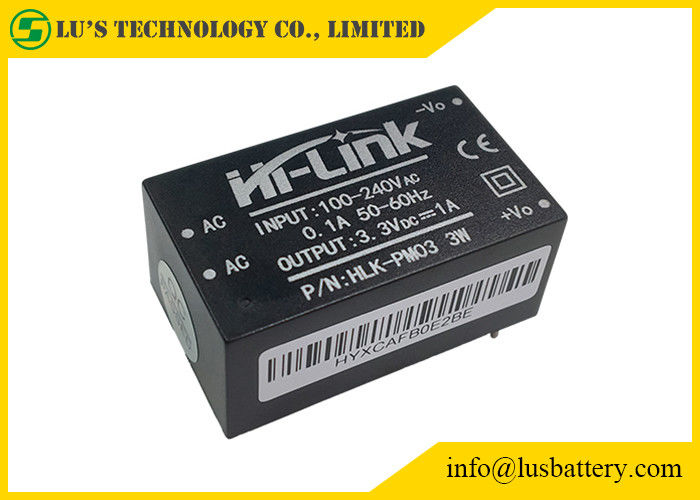

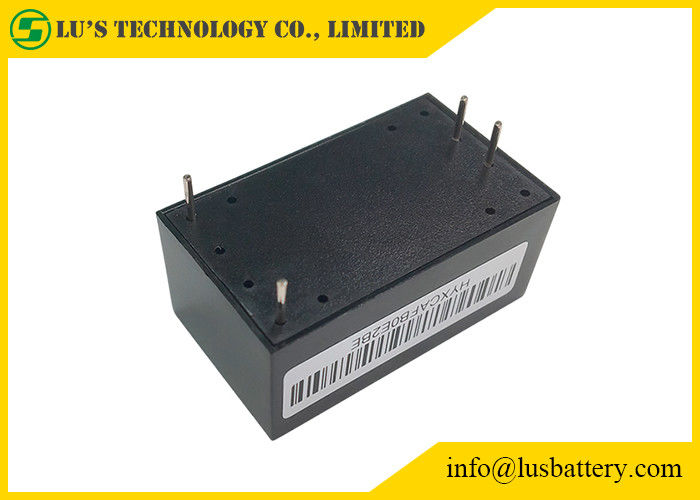

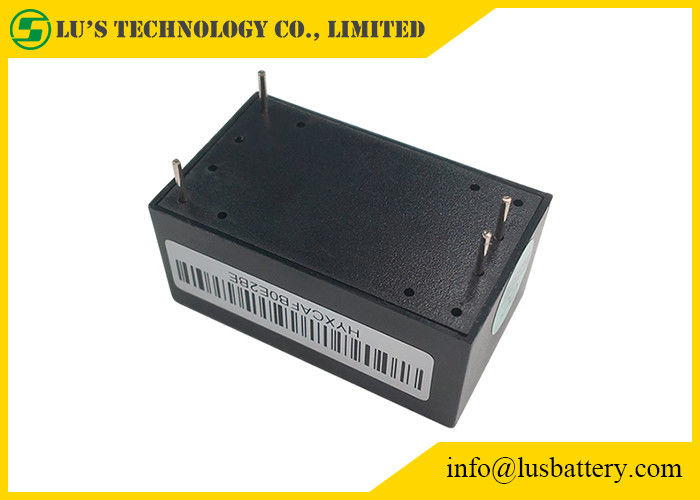

Detalhes do produto:
|
| nome: | fonte de alimentação do PWB da C.C. da C.A. | Frequência da saída: | 50/60HZ |
|---|---|---|---|
| Corrente de saída: | 1A | Tipo da saída: | Único |
| tamanho: | 34*20*15mm | Peso: | 20g |
| Temperatura de funcionamento: | -25~60 | Entrada: | 90~265Vac |
| Realçar: | módulos da alimentação de DC da C.A. 3W,módulos da alimentação de DC da C.A. 3.3V,HLK-PM03 |
||
|
Artigos
|
Parâmetros técnicos
|
Unidades
|
Notas
|
|
Temperatura de trabalho
|
-25-+60
|
℃
|
|
|
Temperatura de armazenamento
|
-40-+80
|
℃
|
|
|
Humidade relativa
|
5-95
|
%
|
|
|
Métodos térmicos
|
Refrigerar natural
|
|
|
|
Pressão atmosférica
|
80-106
|
Kpa
|
|
|
Altura
|
≤2000
|
m
|
|
|
Vibração
|
Coeficiente 10~500Hz da vibração, 2G10min. /1cycle, 60min.each ao longo de X, Y, machados de Z
|
|
Exigências das reuniões para o transporte secundário da estrada
|
A fonte de alimentação ultra-pequena do módulo da série 3W está a um pequeno-volume, fonte de grande eficacia do odule da alimentação de DC da C.A.
Tem as vantagens da escala de tensão de entrada global, da elevação da baixa temperatura, do consumo da baixa potência, da eficiência elevada, da confiança alta e do isolamento alto da segurança.
Foi amplamente utilizado na casa esperta, no controle da automatização, no equipamento de comunicações, na instrumentação e nas outras indústrias.
| Nome do artigo | Critérios técnicos | Unidade |
| Tensão de entrada avaliado | 100-240 | VAC |
| Escala de tensão entrada | 90-264 | VAC |
| Corrente de entrada máxima | ≤0.2 | |
| Impulso atual entrado | ; ≤10 | |
| tensão de entrada máxima | ≤270 | VAC |
| Incorpore o começo lento | ≤50 | Senhora |
| Eficiência entrada da baixa tensão | Vin=110VAc, saída full-load≥69 | % |
| Eficiência de alta tensão entrada | Vin=220VAc, saída full-load≥70 | % |
| Confiança a longo prazo | MTBF≥100,000 | h |
| Tensão da saída avaliado da carga | +3.3±0.1 |
VDC |
| Tensão completa da saída avaliado | +3.3±0.2 |
VDC |
| Corrente de saída máxima a curto prazo | ≥1200 | miliampère |
| A corrente de saída máxima por muito tempo | ≥1000 | miliampère |
| Voltage Regulation | ±0.2 | % |
| Regulamento da carga | ±0.5 | % |
| Ondinha e ruído da saída (mVp-p) |
≤70 Tensão de entrada avaliado, carga máxima. Usando 20MHz da largura de banda, O capacitor 10uF e 0.1uF do lado da carga a ser testado. |
milivolt |
| O interruptor ultrapassa a amplitude | (Tensão de entrada avaliado e carga da saída mais 10%) ≤5 | %VO |
| Proteção da sobrecarga da saída | 150-200% da carga máxima da saída | |
| A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal, recomeça automaticamente a operação normal após procura um caminho mais curto a remoção |
| Artigos | Parâmetros técnicos | Unidades | Notas |
| tensão da saída avaliado da Nenhum-carga | 3.3±0.1 | VDC | |
| Tensão tated carga máxima da saída | 3.3±0.2 | VDC | |
| Corrente de saída máxima do curto período de tempo | ≥1100 | miliampère | |
| Corrente de saída máxima dos muitos tempos | 1000 | miliampère | |
| Regulamento de tensão | ±0.2 | % | |
| Regulamento da carga | ±0.5 | % | |
| Eficiência entrada da baixa tensão | Vin=115Vac, saída load≥72 completo | % | |
| Eficiência de alta tensão entrada | Vin=230Vac, saída load≥72 completo | % | |
| Ondinha da saída e ruído (mVp-p) | ≤100 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF | milivolt | |
| Comutar de ligar/desligar ultrapassa a amplitude | (Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 | %Vo | |
| Proteção da sobrecarga da saída | Carga máxima 110-150% da saída | ||
| A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto | Nenhum-dano ao dispositivo inteiro |
| Modelo NÃO. | Tamanho (milímetros) | Peso (g) | Potência de saída (w) | Tensão da saída (v) | Corrente de saída (miliampère) | Eficiência % (TIPO) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
