Detalhes do produto:
|
Dimensão: | 56*46mm | Temperatura: | ajuste |
---|---|---|---|
Série: | apropriado para 4s a 7s | Corrente de trabalho: | 25A máximo |
Cor: | Preto, verde, vermelho, depende de seu pedido | Logotipo: | Pode imprimir |
Personalizado: | Boa vinda | Ordem pequena: | Aceitável |
Realçar: | LOGOTIPO BMS 7s 20A da impressão,18650 bateria BMS 7s 20A,sistema de gestão da bateria dos bms 24V |
BMS 7s 20A com o conector para o sistema de gestão da bateria de 18650 bms do PWB 24v 7s dos bms do íon do li da bateria
O PWB da proteção da bateria de íon de lítio para protegê-lo únicas baterias e de íon de lítio tem a corrente 20A contínua. É apropriado para brocas elétricas, motores, ou modelos dos aviões que exigem a carga atual pesada.
íon BMS do lítio de 7S 24V 40A, com equilíbrio
Um sistema de gestão da bateria (BMS) é essencial em uma construção da bateria de íon de lítio. as baterias do Li-íon são muito mais sensíveis à tensão do que acidificadas ao chumbo, e podem ser perigosas se sobre ou sob-carregado. Protege contra sobre e sob-tensão assim como sobrecarga, e assegura-se de que as pilhas estejam equilibradas. Este BMS é para (25.9v nominal) uma bateria de íon de lítio 7S, e reserva 40 ampères de descarga contínua e 20 ampères carregam. o Li-íon da placa 12V 24V 29.4V da proteção da bateria de lítio de 3S 4S 5S 6S 7S 15A 20A 18650 embala BMS com equilíbrio
Função:
Detecte e proteja a bateria da sobrecarga, sobre-dicharge, sobrecarga procuram um caminho mais curto, temperatura que detecta a proteção e auotmatically a função do equilíbrio da tensão.
A construção com componentes eletrônicos da parte alta (parte alta IC e MOSFET), projeto da estrutura simples deixá-lo-á tem mais desempenho de funcionamento estável da qualidade, aplicação flexível (pode ser usada para menos bateria da série deixando alguns pinos de conexão no estado vazio), conjunto completo de medidas da proteção deixou-o trabalha bem sem nenhum infulence dos acidentes inesperados externos.
Sobre seus produtos, apenas diga-nos as pilhas relativas da tensão A atual ou equipamento etc.,
nós ajudaremos ao recomment os produtos os mais apropriados para você. ou nós projetamos para você!
Todas as funções podem ser escolher como seguem:
1) Detecção do sem energia (pode ser travada quando removeu o PCM do bloco da bateria, para evitar os acidentes da segurança causados por usuários desmontagem ou a substituição desautorizada)
2) Estatísticas do MOS de tempos de temperatura excessiva da proteção (pode travar acima após N cronometra a proteção de temperatura excessiva para evitar os acidentes da segurança causados pela sobrecarga do usuário)
3) Poder em cronometrar (pode travar acima após os anos que correm, ele de N significa que nós podemos projetar uma estadia do fechamento dependemos da vida útil das baterias, a seguir o usuário não pode substituir as baterias sós)
4) Contando tempos de descarga (pode projetar o fechamento acima após a carga e a descarga dos tempos de N, então se não pode ser o fim do trabalho da vida útil das baterias)
5) Adicione a campainha elétrica (pode fazer um som para lembrar o usuário carregar quando a bateria é armazenada por muito tempo, a tensão é demasiado baixo devido à descarga de auto proteger baterias)
6) Identificação original (um número de identificação original pode ser adicionado a cada placa para o traçado do produto)
7) Uma comunicação de UART (uma comunicação com o PC pode ser realizada, a ajustar e a ver os dados dos artigos acima 1-6 antes da entrega)
8) A função de Bluetooth, a seguir você podem verificar o estado das baterias por seu telefone
Especificação (o critério pode ser ajustável como custominzed):
Não. | PARÂMETRO | Critério | |
1 | Tensão | Tensão de carregamento | C.C.: 29.4V CC/CV |
Tensão do equilíbrio para a única pilha | 4.125±0.025V | ||
2 | Atual | Equilíbrio atual para a única pilha | 80±5mA |
Consumo atual | ≤25μA | ||
Corrente de carregamento contínuo máxima | 12A | ||
Corrente de descarregamento contínua máxima | 26A | ||
3 | Sobre a proteção da carga | Sobre a tensão da detecção da carga para a única pilha | 4.25±0.025V |
Sobre o tempo de atraso da carga | 800mS~1200mS | ||
Sobre a tensão da liberação da carga para a única pilha | 4.15±0.05V | ||
4 | Sobre a proteção da descarga | Sobre a tensão da detecção da descarga para a única pilha | 2.80±0.03V |
Sobre o tempo de atraso da detecção da descarga | 800~1200mS | ||
Sobre a tensão da liberação da descarga para a única pilha | 3.0±0.025V | ||
5 | Sobre a proteção atual | Proteção da sobrecarga da carga | 13.33A±10% |
Atraso da sobrecarga da carga | 400~600mS | ||
Descarregue a sobrecarga protection1 | 33.33A±10% | ||
Atraso time1 da detecção | 700~1300mS | ||
Descarregue a sobrecarga protection2 | 66.66A±20% | ||
Atraso time2 da detecção | 70~130mS | ||
Condição da liberação | Corte a carga, recuperação automática | ||
6 | Proteção curto | Condição da detecção | O exterior procura um caminho mais curto |
Tempo de atraso da detecção | 160~240uS | ||
Condição da liberação | Corte a carga, recuperação automática | ||
7 | Resistência | Circuitos da proteção (MOSFET) | ≤1.67mΩ |
8 | Temperatura | Variação da temperatura de funcionamento | -25~+70℃ |
Variação da temperatura do armazenamento | -40~+125℃ | ||
Carga sobre a temperatura | 48.5℃±5℃ | ||
Carga sob a temperatura | -5℃±5℃ | ||
Descarga sobre a temperatura | 70℃±5℃ | ||
Descarga sob a temperatura | -25℃±5℃ | ||
9 | Dimensão | 56*46mm |

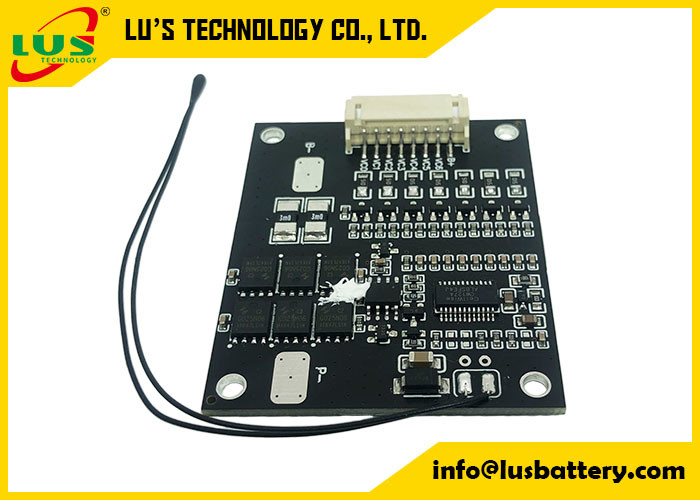

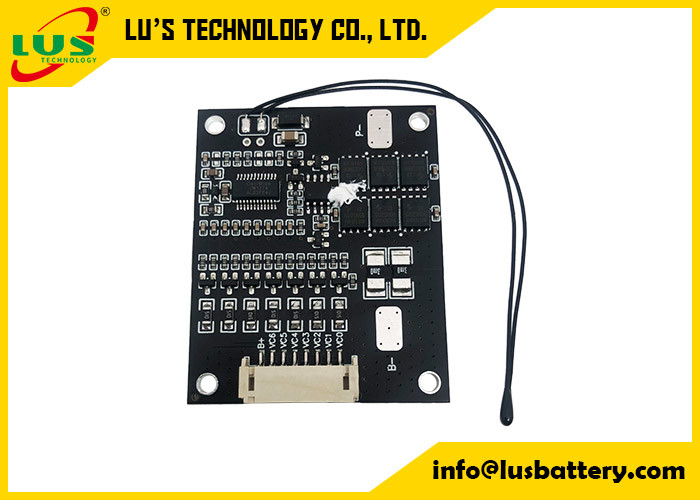

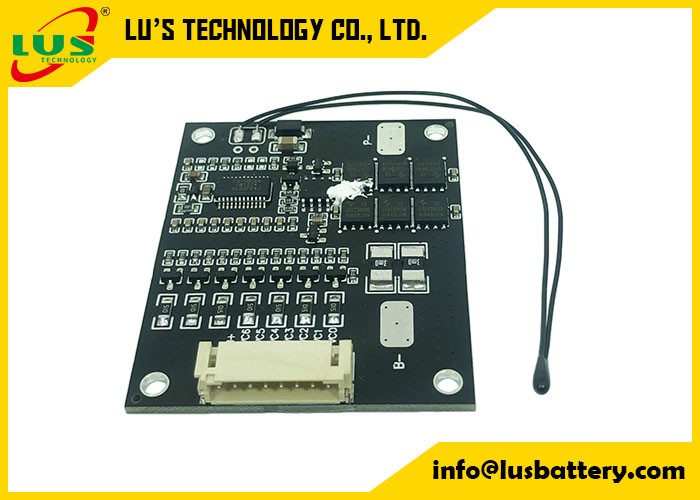

Imagem:
