Detalhes do produto:
|
| Dimensão: | 74*54mm | Pilha de bateria: | 18650 / 26650/32700 |
|---|---|---|---|
| Função do OEM: | Boa vinda | Cor: | pode ser personalizado |
| Realçar: | 15A BMS 5S 18V,Bms 5s 18v de Li Ion Cells,Bms 18650 do OEM 5s |
||

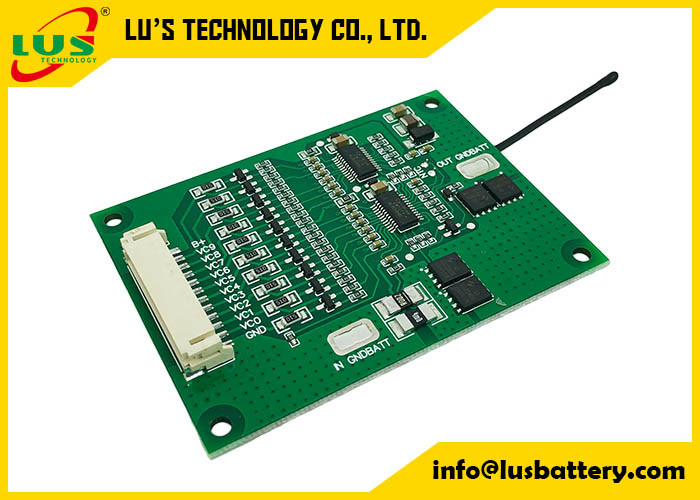

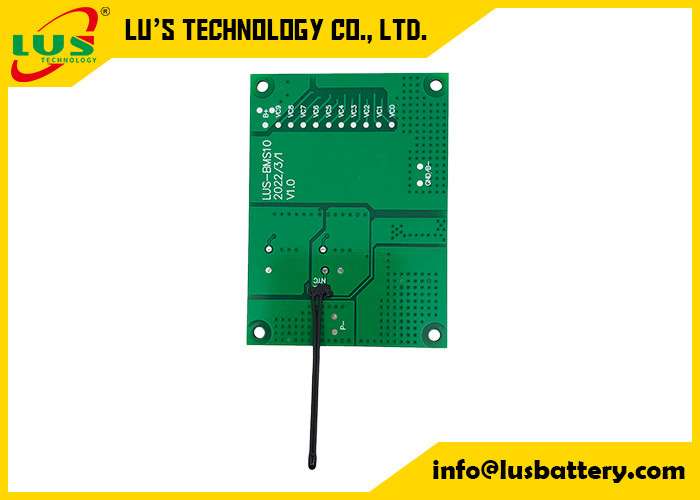

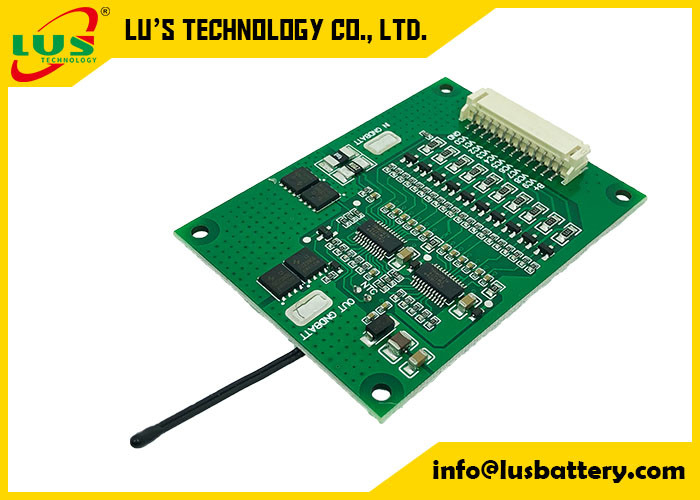

módulo do PWB do PCM de 5S 18.4V 15A BMS para o carregamento e a proteção de Li-Ion Cells 18650 26650 21700
a bateria do Li-íon 18.5V embala BMS-5S25A
5S - PWB máximo ajustável do PCM 60A de 16S 18.5V -59.2V
5S – o módulo de circuito da proteção 16S (PCM) é uma placa de circuito autônoma barata para proteger seu bloco da bateria do li-íon
controlador Board da placa da proteção da bateria do Li-íon do lítio do PCM BMS 18650 de 5S 50A 21V micro
Característica:
placa de circuito 1.Protection para o bloco da bateria do Li-íon e do Li-polímero de 25.9V 7S;
2.BMS aplica-se para a bateria de Li-ion/Li-polymer em série;
3.To impedem os blocos da bateria da sobrecarga, overdischarge, sobre atual, sobre a temperatura, procuram um caminho mais curto;
equilíbrio da pilha 4.With/função do equilíbrio;
5.Compatible com o Li-íon e as pilhas do Li-polímero.
trabalhos de equilíbrio da função 6.How? depois que o bloco da bateria é carregado inteiramente. O PCM detectará a tensão de cada pilha e aparará uma mais alta tensão para baixo até que outras pilhas alcancem o mesmo nível de tensão. Consequentemente, ajuda pilhas tem uma vida útil mais longa.
Especificação do PCM (o critério pode ser ajustável como custominzed):
| Modelo: PCM07025-V1.0 | ||
| PARÂMETRO | Critério | |
| Tensão | Tensão de carregamento | C.C.: 29.4V CC/CV |
| Tensão do equilíbrio para a única pilha | 4.125±0.025V | |
| Atual | Equilíbrio atual para a única pilha | 80±5mA |
| Consumo atual | ≤25μA | |
| Corrente de carregamento contínuo máxima | 12A | |
| Corrente de descarregamento contínua máxima | 26A | |
| Sobre a proteção da carga | Sobre a tensão da detecção da carga para a única pilha | 4.25±0.025V |
| Sobre o tempo de atraso da carga | 800mS~1200mS | |
| Sobre a tensão da liberação da carga para a única pilha | 4.15±0.05V | |
| Sobre a proteção da descarga | Sobre a tensão da detecção da descarga para a única pilha | 2.80±0.03V |
| Sobre o tempo de atraso da detecção da descarga | 800~1200mS | |
| Sobre a tensão da liberação da descarga para a única pilha | 3.0±0.025V | |
| Sobre a proteção atual | Proteção da sobrecarga da carga | 13.33A±10% |
| Atraso da sobrecarga da carga | 400~600mS | |
| Descarregue a sobrecarga protection1 | 33.33A±10% | |
| Atraso time1 da detecção | 700~1300mS | |
| Descarregue a sobrecarga protection2 | 66.66A±20% | |
| Atraso time2 da detecção | 70~130mS | |
| Condição da liberação | Corte a carga, recuperação automática | |
| Proteção curto | Condição da detecção | O exterior procura um caminho mais curto |
| Tempo de atraso da detecção | 160~240uS | |
| Condição da liberação | Corte a carga, recuperação automática | |
| Resistência | Circuitos da proteção (MOSFET) | ≤1.67mΩ |
| Temperatura | Variação da temperatura de funcionamento | -25~+70℃ |
| Variação da temperatura do armazenamento | -40~+125℃ | |
| Carga sobre a temperatura | 48.5℃±5℃ | |
| Carga sob a temperatura | -5℃±5℃ | |
| Descarga sobre a temperatura | 70℃±5℃ | |
| Descarga sob a temperatura | -25℃±5℃ | |
7S12A placa de circuito portuária comum do bloco do PCM do PWB do equilíbrio BMS de W da placa da proteção da bateria de lítio do Li-íon do PCM 7S26A 18650 Lipo:
Função:
Detecte e proteja a bateria da sobrecarga, sobre-dicharge, sobrecarga procuram um caminho mais curto
, temperatura que detecta a proteção e auotmatically a função do equilíbrio da tensão.
Construção com componentes eletrônicos da parte alta (parte alta IC e MOSFET), estrutura simples
o projeto deixá-lo-á tem mais desempenho de funcionamento estável da qualidade, aplicação flexível (pode ser usado para menos
a bateria da série deixando alguns pinos de conexão no estado vazio), conjunto completo de medidas da proteção deixou-o trabalha bem
sem algum infulence dos acidentes inesperados externos.
Sobre seus produtos, apenas diga-nos as pilhas relativas da tensão A atual ou equipamento etc.,
nós ajudaremos ao recomment os produtos os mais apropriados para você. ou nós projetamos para você!
