Detalhes do produto:
|
| Dimensão: | 56*40mm | Proteção da temperatura de IC: | sim |
|---|---|---|---|
| Amostras: | disponível | Pilha de bateria: | 18650 / 26650/32700 |
| Número da peça: | LUS-PCM7S26A | Função do OEM: | Boa vinda |
| Realçar: | Módulo de circuito esperto da proteção do PCM,módulo de circuito da proteção do PCM 25.9V,26A 7s Li Ion BMS |
||

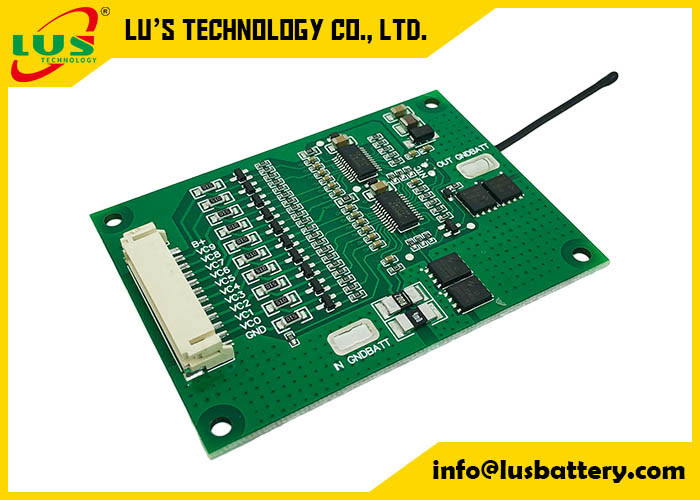

PCM esperto da bateria do PCM 7s 12A do Li-íon BMS 25.9V para PCM 26A do PWB BMS 7S dos blocos 7S26A da bateria do Li-íon
Nome do produto: Módulo de circuito da proteção
Modelo No: PCM7S26A
Para blocos do lítio-íon 7S/bateria polímero/LiFePo4 do lítio
Bateria de lítio cilíndrica (Li-íon)
Bateria prismático do polímero do lítio (Li-Po)
Característica:
placa de circuito 1.Protection para o bloco da bateria do Li-íon e do Li-polímero de 25.9V 7S;
2.BMS aplica-se para a bateria de Li-ion/Li-polymer em série;
3.To impedem os blocos da bateria da sobrecarga, overdischarge, sobre atual, sobre a temperatura, procuram um caminho mais curto;
equilíbrio da pilha 4.With/função do equilíbrio;
5.Compatible com o Li-íon e as pilhas do Li-polímero.
trabalhos de equilíbrio da função 6.How? depois que o bloco da bateria é carregado inteiramente. O PCM detectará a tensão de cada pilha e aparará uma mais alta tensão para baixo até que outras pilhas alcancem o mesmo nível de tensão. Consequentemente, ajuda pilhas tem uma vida útil mais longa.
Especificação (o critério pode ser ajustável como custominzed):
| Modelo: PCM07025-V1.0 | ||
| PARÂMETRO | Critério | |
| Tensão | Tensão de carregamento | C.C.: 29.4V CC/CV |
| Tensão do equilíbrio para a única pilha | 4.125±0.025V | |
| Atual | Equilíbrio atual para a única pilha | 80±5mA |
| Consumo atual | ≤25μA | |
| Corrente de carregamento contínuo máxima | 12A | |
| Corrente de descarregamento contínua máxima | 26A | |
| Sobre a proteção da carga | Sobre a tensão da detecção da carga para a única pilha | 4.25±0.025V |
| Sobre o tempo de atraso da carga | 800mS~1200mS | |
| Sobre a tensão da liberação da carga para a única pilha | 4.15±0.05V | |
| Sobre a proteção da descarga | Sobre a tensão da detecção da descarga para a única pilha | 2.80±0.03V |
| Sobre o tempo de atraso da detecção da descarga | 800~1200mS | |
| Sobre a tensão da liberação da descarga para a única pilha | 3.0±0.025V | |
| Sobre a proteção atual | Proteção da sobrecarga da carga | 13.33A±10% |
| Atraso da sobrecarga da carga | 400~600mS | |
| Descarregue a sobrecarga protection1 | 33.33A±10% | |
| Atraso time1 da detecção | 700~1300mS | |
| Descarregue a sobrecarga protection2 | 66.66A±20% | |
| Atraso time2 da detecção | 70~130mS | |
| Condição da liberação | Corte a carga, recuperação automática | |
| Proteção curto | Condição da detecção | O exterior procura um caminho mais curto |
| Tempo de atraso da detecção | 160~240uS | |
| Condição da liberação | Corte a carga, recuperação automática | |
| Resistência | Circuitos da proteção (MOSFET) | ≤1.67mΩ |
| Temperatura | Variação da temperatura de funcionamento | -25~+70℃ |
| Variação da temperatura do armazenamento | -40~+125℃ | |
| Carga sobre a temperatura | 48.5℃±5℃ | |
| Carga sob a temperatura | -5℃±5℃ | |
| Descarga sobre a temperatura | 70℃±5℃ | |
| Descarga sob a temperatura | -25℃±5℃ | |
7S12A placa de circuito portuária comum do bloco do PCM do PWB do equilíbrio BMS de W da placa da proteção da bateria de lítio do Li-íon do PCM 7S26A 18650 Lipo:
Função:
Detecte e proteja a bateria da sobrecarga, sobre-dicharge, sobrecarga procuram um caminho mais curto
, temperatura que detecta a proteção e auotmatically a função do equilíbrio da tensão.
Construção com componentes eletrônicos da parte alta (parte alta IC e MOSFET), estrutura simples
o projeto deixá-lo-á tem mais desempenho de funcionamento estável da qualidade, aplicação flexível (pode ser usado para menos
a bateria da série deixando alguns pinos de conexão no estado vazio), conjunto completo de medidas da proteção deixou-o trabalha bem
sem algum infulence dos acidentes inesperados externos.
Sobre seus produtos, apenas diga-nos as pilhas relativas da tensão A atual ou equipamento etc.,
nós ajudaremos ao recomment os produtos os mais apropriados para você. ou nós projetamos para você!
