Detalhes do produto:
|
| Tipo da saída: | Único | Tensão entrada: | 100-240V |
|---|---|---|---|
| Tensão da saída: | 9V | Frequência da saída: | 50/60Hz |
| Corrente de saída: | 0.3A | Tempo de funcionamento: | >100000 horas |
| Realçar: | conversores da C.C. da C.C. 3W,Conversores da C.C. da C.C. da montagem da placa,conversores da fonte de alimentação 0.3A |
||
Características entradas (teste no ℃ da temperatura ambiente 20).
Tensão de entrada avaliado: 100-240 VAC
Escala de tensão entrada: 90-264 VAC
Corrente de entrada máxima: ≤0.2 A
Impulso atual entrado: ≤10 A
tensão de entrada máxima: ≤270 VAC
Incorpore o começo lento: Senhora ≤50
Eficiência entrada da baixa tensão: Vin=110VAc, saída 69% completo-load≥
Eficiência de alta tensão entrada: Vin=220VAc, saída 70% completo-load≥
MTBF a longo prazo da confiança: ≥100,000 h
Tensão da saída avaliado da carga: +5±0.1 VDC
Tensão completa da saída avaliado: +5±0.2 VDC
Corrente de saída máxima a curto prazo: ≥1000mA
A corrente de saída máxima por muito tempo: ≥600 miliampère
Voltage Regulation: ± 0.2%
Regulamento da carga: ± 0.5%
Ondinha e ruído da saída: (mVp-p) ≤50
Tensão de entrada avaliado, carga máxima. Usando 20MHz da largura de banda,
O capacitor 10uF e 0.1uF do lado da carga a ser testado. milivolt
O interruptor ultrapassa o Vo do ≤ 5% da amplitude (tensão de entrada avaliado e carga da saída mais 10%)
Proteção 150-200% da sobrecarga da saída da carga máxima A da saída
A saída procura um caminho mais curto a proteção Direct procura um caminho mais curto na saída normal, recomeça automaticamente a operação normal após procura um caminho mais curto a remoção
| Modelo NÃO. | Tamanho (milímetros) | Peso (g) | Potência de saída (w) | Tensão da saída (v) | Corrente de saída (miliampère) | Eficiência % (TIPO) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||

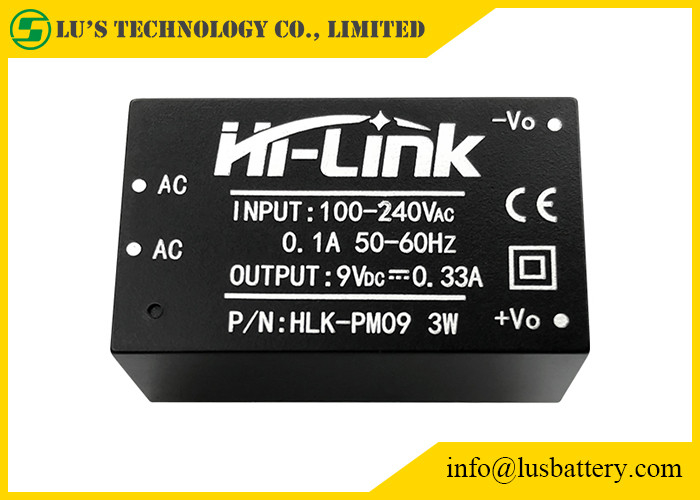

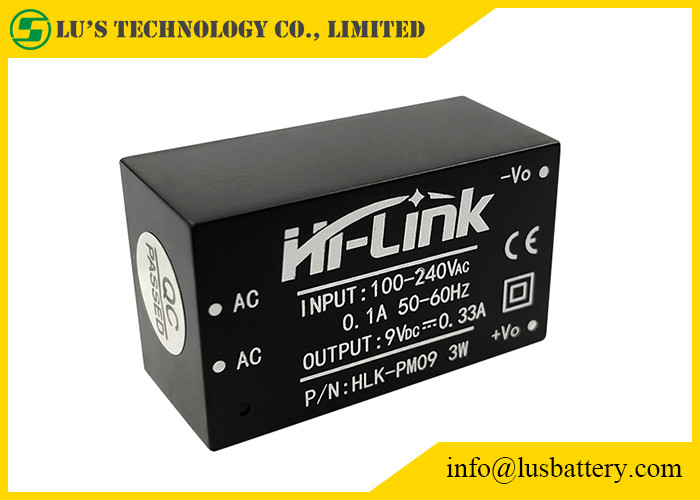

| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
| Artigos | Parâmetros técnicos | Unidades | Notas |
| tensão da saída avaliado da Nenhum-carga | 9.0±0.1 | VDC | |
| Tensão tated carga máxima da saída | 9.0±0.2 | VDC | |
| Corrente de saída máxima do curto período de tempo | ≥430 | miliampère | |
| Corrente de saída máxima dos muitos tempos | 330 | miliampère | |
| Regulamento de tensão | ±0.2 | % | |
| Regulamento da carga | ±0.5 | % | |
| Eficiência entrada da baixa tensão | Vin=115Vac, saída load≥73 completo | % | |
| Eficiência de alta tensão entrada | 3Vin=230Vac, saída load≥73 completo | % | |
| Ondinha da saída e ruído (mVp-p) | ≤120 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF | milivolt | |
| Comutar de ligar/desligar ultrapassa a amplitude | (Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 | %Vo | |
| Proteção da sobrecarga da saída | Carga máxima 110-150% da saída | ||
| A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto | Nenhum-dano ao dispositivo inteiro |
