Detalhes do produto:
|
| Bateria: | blocos da bateria do Li-íon | Dimensão: | 56*46mm |
|---|---|---|---|
| Temperatura: | ajuste | Série: | apropriado para 4s a 7s |
| Pilha de bateria: | 18650 / 26650/32700 | Trabalho atual: | 25A máximo |
| Realçar: | PCM de Li-Ion Battery,PCM da bateria 7S,Bateria de lítio esperta BMS |
||
Smart BMS 4S-7S Li-Ion LiFePo 4 com o parâmetro que ajusta 4S 7S 8S 12S 13S 14S 15S 16S 17S 20S para a bateria de lítio
Nome do produto: Módulo de circuito da proteção
Modelo No: PCM7S25A LN0725
Apropriado para 4S aos blocos do lítio-íon 7S/bateria polímero/LiFePo4 do lítio
Característica:
placa de circuito 1.Protection para o bloco da bateria do Li-íon e do Li-polímero de 37V 10S;
2.BMS aplica-se para 10 a bateria das pilhas Li-ion/Li-polymer em série;
3.To impedem os blocos da bateria da sobrecarga, overdischarge, sobre atual, sobre a temperatura, procuram um caminho mais curto;
equilíbrio da pilha 4.With/função do equilíbrio;
5.Compatible com o Li-íon e as pilhas do Li-polímero.
trabalhos de equilíbrio da função 6.How? depois que o bloco da bateria é carregado inteiramente. O PCM detectará a tensão de cada pilha e aparará uma mais alta tensão para baixo até que outras pilhas alcancem o mesmo nível de tensão. Consequentemente, ajuda pilhas tem uma vida útil mais longa.
Todas as funções podem ser escolher como seguem:
1) Detecção do sem energia (pode ser travada quando removeu o PCM do bloco da bateria, para evitar os acidentes da segurança causados por usuários desmontagem ou a substituição desautorizada)
2) Estatísticas do MOS de tempos de temperatura excessiva da proteção (pode travar acima após N cronometra a proteção de temperatura excessiva para evitar os acidentes da segurança causados pela sobrecarga do usuário)
3) Poder em cronometrar (pode travar acima após os anos que correm, ele de N significa que nós podemos projetar uma estadia do fechamento dependemos da vida útil das baterias, a seguir o usuário não pode substituir as baterias sós)
4) Contando tempos de descarga (pode projetar o fechamento acima após a carga e a descarga dos tempos de N, então se não pode ser o fim do trabalho da vida útil das baterias)
5) Adicione a campainha elétrica (pode fazer um som para lembrar o usuário carregar quando a bateria é armazenada por muito tempo, a tensão é demasiado baixo devido à descarga de auto proteger baterias)
6) Identificação original (um número de identificação original pode ser adicionado a cada placa para o traçado do produto)
7) Uma comunicação de UART (uma comunicação com o PC pode ser realizada, a ajustar e a ver os dados dos artigos acima 1-6 antes da entrega)
8) A função de Bluetooth, a seguir você podem verificar o estado das baterias por seu telefone
Especificação (o critério pode ser ajustável como custominzed):
| Não. | PARÂMETRO | Critério | |
| 1 | Tensão | Tensão de carregamento | C.C.: 29.4V CC/CV |
| Tensão do equilíbrio para a única pilha | 4.125±0.025V | ||
| 2 | Atual | Equilíbrio atual para a única pilha | 80±5mA |
| Consumo atual | ≤25μA | ||
| Corrente de carregamento contínuo máxima | 12A | ||
| Corrente de descarregamento contínua máxima | 26A | ||
| 3 | Sobre a proteção da carga | Sobre a tensão da detecção da carga para a única pilha | 4.25±0.025V |
| Sobre o tempo de atraso da carga | 800mS~1200mS | ||
| Sobre a tensão da liberação da carga para a única pilha | 4.15±0.05V | ||
| 4 | Sobre a proteção da descarga | Sobre a tensão da detecção da descarga para a única pilha | 2.80±0.03V |
| Sobre o tempo de atraso da detecção da descarga | 800~1200mS | ||
| Sobre a tensão da liberação da descarga para a única pilha | 3.0±0.025V | ||
| 5 | Sobre a proteção atual | Proteção da sobrecarga da carga | 13.33A±10% |
| Atraso da sobrecarga da carga | 400~600mS | ||
| Descarregue a sobrecarga protection1 | 33.33A±10% | ||
| Atraso time1 da detecção | 700~1300mS | ||
| Descarregue a sobrecarga protection2 | 66.66A±20% | ||
| Atraso time2 da detecção | 70~130mS | ||
| Condição da liberação | Corte a carga, recuperação automática | ||
| 6 | Proteção curto | Condição da detecção | O exterior procura um caminho mais curto |
| Tempo de atraso da detecção | 160~240uS | ||
| Condição da liberação | Corte a carga, recuperação automática | ||
| 7 | Resistência | Circuitos da proteção (MOSFET) | ≤1.67mΩ |
| 8 | Temperatura | Variação da temperatura de funcionamento | -25~+70℃ |
| Variação da temperatura do armazenamento | -40~+125℃ | ||
| Carga sobre a temperatura | 48.5℃±5℃ | ||
| Carga sob a temperatura | -5℃±5℃ | ||
| Descarga sobre a temperatura | 70℃±5℃ | ||
| Descarga sob a temperatura | -25℃±5℃ | ||
A outra vantagem:
Detecte e proteja a bateria da sobrecarga, sobre-dicharge, sobrecarga procuram um caminho mais curto
, temperatura que detecta a proteção e auotmatically a função do equilíbrio da tensão.
Construção com componentes eletrônicos da parte alta (parte alta IC e MOSFET), estrutura simples
o projeto deixá-lo-á tem mais desempenho de funcionamento estável da qualidade, aplicação flexível (pode ser usado para menos
a bateria da série deixando alguns pinos de conexão no estado vazio), conjunto completo de medidas da proteção deixou-o trabalha bem
sem algum infulence dos acidentes inesperados externos.
Sobre seus produtos, apenas diga-nos as pilhas relativas da tensão A atual ou equipamento etc.,
nós ajudaremos ao recomment os produtos os mais apropriados para você. ou nós projetamos para você!

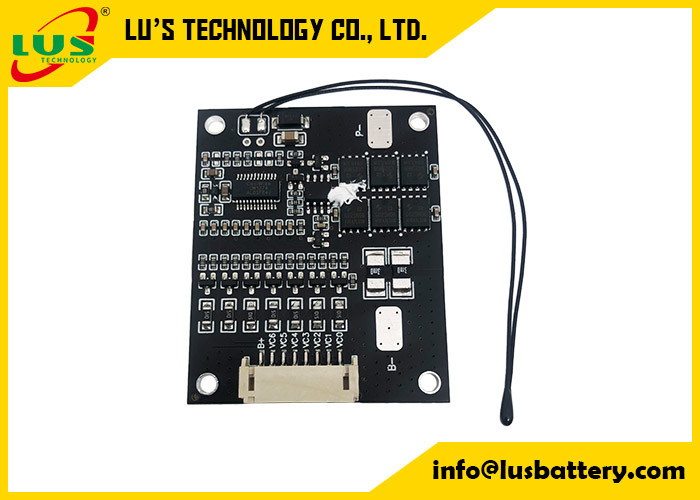

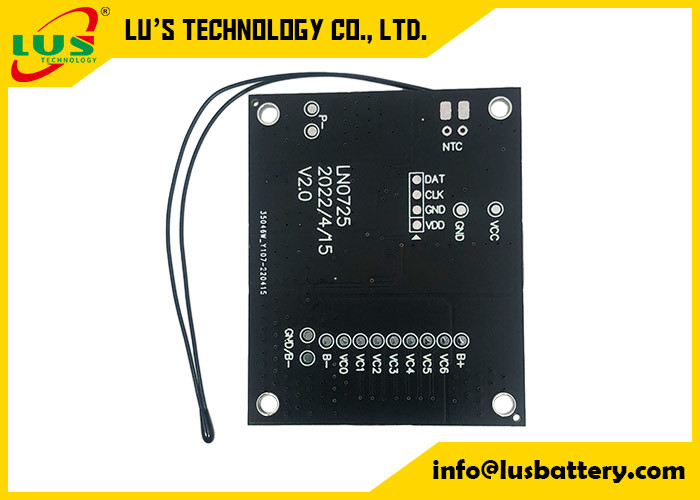

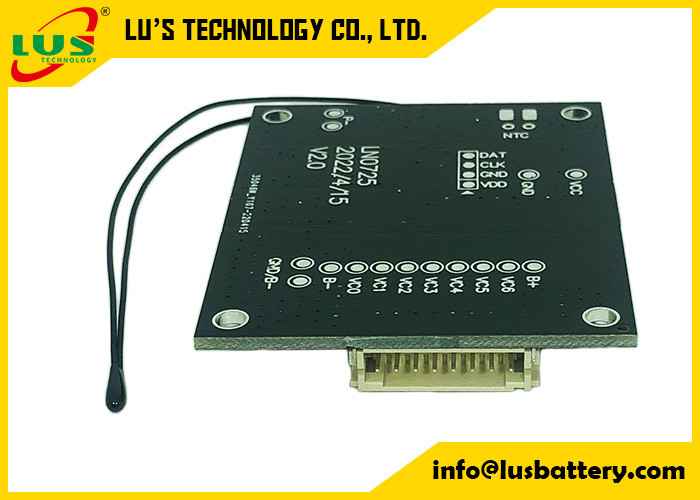

Imagem:
