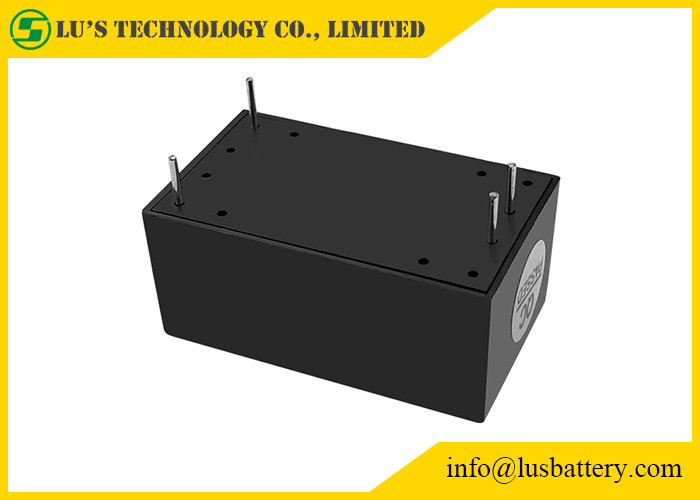

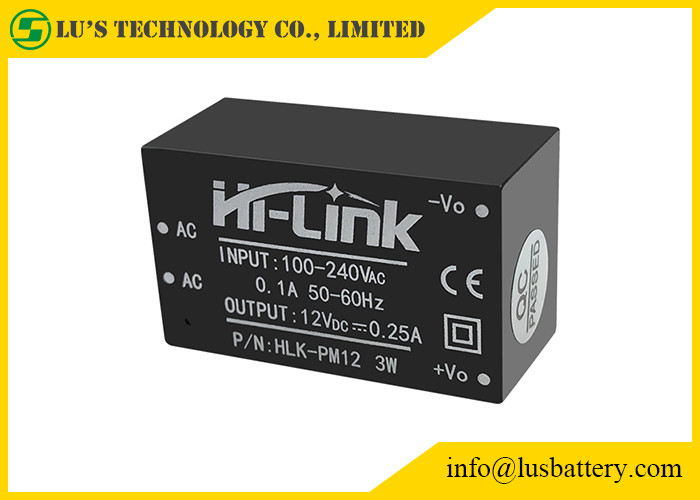

Detalhes do produto:
|
| Número da peça: | HLK-PM12 | Configuração: | isolado |
|---|---|---|---|
| Tensão da saída: | 12v | Corrente de saída: | 250mA |
| Logotipo: | Pode ser personalizado | Põe para fora o número: | Único |
| Realçar: | Único conversor da saída 250MA,12V isolou o único conversor da saída,Únicos conversores da C.C. da C.A. da saída |
||
| Modelo NÃO. | Tamanho (milímetros) | Peso (g) | Potência de saída (w) | Tensão da saída (v) | Corrente de saída (miliampère) | Eficiência % (TIPO) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
PWB
placa ultra pequena do PWB da série 3W
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| Artigos | Parâmetros técnicos | Unidades | Notas |
| tensão da saída avaliado da Nenhum-carga | 12.0±0.1 | VDC | |
| Tensão tated carga máxima da saída | 12.0±0.2 | VDC | |
| Corrente de saída máxima do curto período de tempo | ≥350 | miliampère | |
| Corrente de saída máxima dos muitos tempos | 250 | miliampère | |
| Regulamento de tensão | ±0.2 | % | |
| Regulamento da carga | ±0.5 | % | |
| Eficiência entrada da baixa tensão | Vin=115Vac, saída load≥73 completo | % | |
| Eficiência de alta tensão entrada | 3Vin=230Vac, saída load≥73 completo | % | |
| Ondinha da saída e ruído (mVp-p) | ≤120 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF | milivolt | |
| Comutar de ligar/desligar ultrapassa a amplitude | (Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 | %Vo | |
| Proteção da sobrecarga da saída | Carga máxima 110-150% da saída | ||
| A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto | Nenhum-dano ao dispositivo inteiro |
Características de segurança:
Produtos 1 projetados encontrar UL, exigências da certificação de segurança do CE.
Segurança 2 e compatibilidade eletromagnética
Projetado com a entrada de UL 0.5A certificou o seguro;
Placa do PWB que usa a produção folheada de cobre frente e verso da placa, material para o nível de avaliação do fogo 94-V0;
Standard de segurança: Conformidade com UL1012, EN60950, UL60950
Tensão da isolação: MIM/P-O/P: 2500VAC
Resistência de isolação: Mim/PO/RH ℃ Ohms/500VDC 25 70% de P> 100M
Condução e radiação: cumpra com o EN55011, EN55022 (CISPR22)
Descarga eletrostática: Nível 4 8kV/15kV do IEC/EN 61000-4-2
Imunidade da radiação do RF: O IEC/EN 61000-4-3 considera a nota de aplicação
Projeto da segurança de 3 temperaturas
Na temperatura ambiente, os capacitores deste poder, a superfície interna da temperatura máxima do conversor principal não excedem 90
℃;
A temperatura de superfície máxima de Shell não excede o ℃ 60
