Detalhes do produto:
|
| Descrição: | Módulo de poder 20W 5V | Número do modelo: | 20M05 |
|---|---|---|---|
| Tensão da saída: | 5V | Corrente de saída: | 4000mA |
| Frequência da saída: | 50-60Hz | OEM: | Dado boas-vindas |
| Transporte: | Mar, ar, epxress | amostras: | disponível |
| Realçar: | módulo de poder do transformador 4000mA,módulo de poder do transformador 265Vac,Módulo de fonte de alimentação da compatibilidade eletrónica do UL |
||
Descrição do produto:
O módulo de fonte de alimentação ultra-pequeno da série 20W está a um volume pequeno, módulo de poder da eficiência elevada para clientes.
Tem a vantagem da escala de tensão de entrada global, da elevação da baixa temperatura, do consumo da baixa potência, da eficiência elevada, da confiança alta, do isolamento etc. da alta segurança.
e foi amplamente utilizado na casa esperta, no controle da automatização, no equipamento de comunicação, nos instrumentos e nas outras indústrias.
módulo de poder Ultra-compacto:
| Modelo NÃO. | Tamanho (milímetros) | Peso (g) | Potência de saída (w) | Tensão da saída (v) | Corrente de saída (miliampère) | Eficiência % (TIPO) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
desenho do conversor da C.C. da C.A. 20W:
Característica de produto:
1. Volume ultra fino, ultra pequeno, mínimo na indústria
2. tensão de entrada universal (90~265Vac)
3. consumo da baixa potência, proteção ambiental, ondinha da perda<0>
4. da nenhum-carga baixos e de baixo nível de ruído
5. a boa saída procura um caminho mais curto, proteção da sobrecarga e auto-recuperação
6. densidade da eficiência elevada e de poder superior
7. tensão-prova isolada entrada/saída 3000Vac
8. 100% envelhecimentos e testes da carga máxima
9. confiança alta, projeto da longa vida, tempo de trabalho contínuo mais de 100000 horas
10. UL da reunião, exigências do CE; o projeto de produto cumpre exigências do teste da compatibilidade eletrónica e da segurança
11. adote a colagem impermeável da condução de calor da proteção ambiental de alta qualidade para encher o selo,
a umidade-prova, antivibração, encontra o padrão IP65 da prova impermeável e da poeira
12. Solução econômica, eficaz na redução de custos
13. Trabalho sem um circuito externo
14. garantia de 1 ano

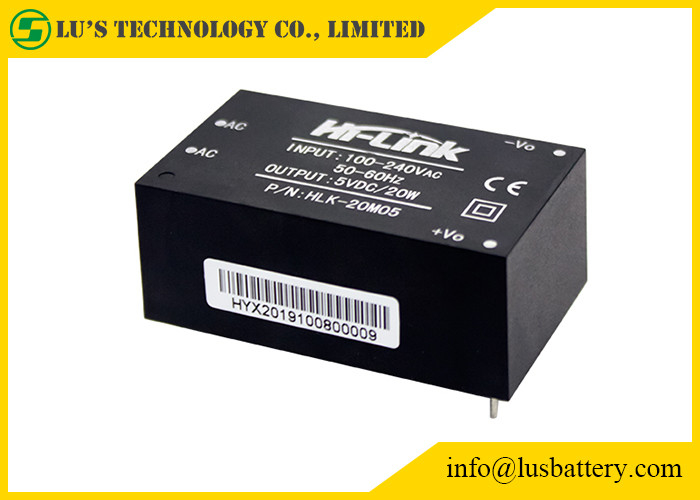

C.C. HLK 20M05 da C.C. do módulo de poder
Técnico:
| Artigos | Parâmetros técnicos | Unidades | Notas |
| tensão da saída avaliado da Nenhum-carga | 5±0.1 | VDC | |
| Tensão tated carga máxima da saída | 5±0.2 | VDC | |
| Corrente de saída máxima do curto período de tempo | ≥4200 | miliampère | |
| Corrente de saída máxima dos muitos tempos | 4000 | miliampère | |
| Regulamento de tensão | ±0.2 | % | |
| Regulamento da carga | ±0.5 | % | |
| Eficiência entrada da baixa tensão | Vin=115Vac, saída load≥80 completo | % | |
| Eficiência de alta tensão entrada | Vin=230Vac, saída load≥82 completo | % | |
| Ondinha da saída e ruído (mVp-p) | ≤100 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF | milivolt | |
| Comutar de ligar/desligar ultrapassa a amplitude | (Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 | %Vo | |
| Proteção da sobrecarga da saída | 150-200% da carga da saída máxima | ||
| A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto | Nenhum-dano ao dispositivo inteiro |
