Detalhes do produto:
|
Potência de saída: | 1 - 50W | Tensão entrada: | 100~240V |
---|---|---|---|
Tensão da saída: | 3.3V | Corrente de saída: | 1.5A |
Tipo: | LÓGICA ICS | OEM: | Apoiado |
LOGOTIPO: | Personalizado | ||
Realçar: | Conversor da C.C. da C.A. de Hilink 5M03,conversor da C.C. da C.A. 600mA,C.A. 106Kpa à fonte de alimentação de DC |
1. Características do produto
1). UL da reunião, exigências do CE
2). Ultra-fino, ultra-pequeno
3). Toda a entrada da tensão (C.A.: 90 ~ 264V)
4). Baixos ondinha e de baixo nível de ruído
5). Sobrecarga da saída e para procurar um caminho mais curto a proteção
6). Eficiência elevada, densidade de poder superior
7). O produto é projetado cumprir as exigências do teste da compatibilidade eletrónica e da segurança
8). Consumo da baixa potência, proteção ambiental, perda da nenhum-carga <0>
9).100% carga que envelhece e que testa
10)perio da garantia de .1 ano
2. Condição do ambiente
Critérios técnicos da unidade do nome do artigo
℃ da temperatura -20-+60 da operação
℃ da temperatura -40-+80 da loja
Humidade relativa 5- 95%
Maneira refrigerando que refrigera pela radiação
Pressão atmosférica 80-106 Kpa
Elevação ≤2000 m do nível do mar
Coeficiente 10~500Hz da vibração da vibração, 2G10min. /1cycle, 60min.each ao longo de X, Y, machados de Z
característica 3.Electrical
1. Características entradas (teste no ℃ da temperatura ambiente 20).
Critérios técnicos da unidade do nome do artigo
Tensão de entrada avaliado 100-240 VAC
Escala de tensão entrada 90-264 VAC
Corrente de entrada máxima ≤0.2 A
Impulso atual entrado; ≤10 A
tensão de entrada máxima ≤270 VAC
Inscreva a Senhora lenta do começo ≤50
Eficiência entrada Vin=110VAc da baixa tensão, saída 69% completo-load≥
Eficiência de alta tensão entrada Vin=220VAc, saída 70% completo-load≥
Confiança a longo prazo MTBF≥100,000 h
Tensão +5±0.1 VDC da saída avaliado da carga
Tensão completa +5±0.2 VDC da saída avaliado
Corrente de saída máxima a curto prazo ≥1000 miliampère
A corrente de saída máxima por muito tempo ≥600 miliampère
± 0.2% de Voltage Regulation
± regulamentar 0.5% da carga
Ondinha e ruído da saída
(mVp-p) ≤50
Tensão de entrada avaliado, carga máxima. Usando 20MHz da largura de banda,
O capacitor 10uF e 0.1uF do lado da carga a ser testado. milivolt
O interruptor ultrapassa o Vo do ≤ 5% da amplitude (tensão de entrada avaliado e carga da saída mais 10%)
Proteção 150-200% da sobrecarga da saída da carga máxima A da saída
A saída procura um caminho mais curto a proteção Direct procura um caminho mais curto na saída normal, recomeça automaticamente a operação normal após procura um caminho mais curto a remoção
Modelo NÃO. | Tamanho (milímetros) | Peso (g) | Potência de saída (w) | Tensão da saída (v) | Corrente de saída (miliampère) | Eficiência % (TIPO) |

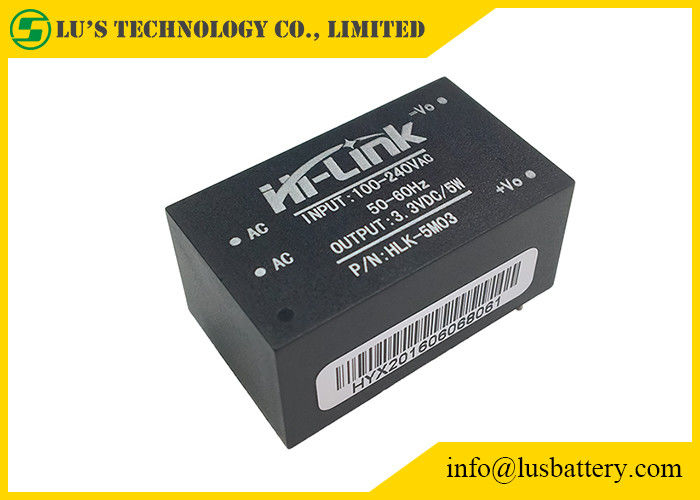

HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 |
Artigos | Parâmetros técnicos | Unidades | Notas |
tensão da saída avaliado da Nenhum-carga | 3.3±0.1 | VDC | |
Tensão tated carga máxima da saída | 3.3±0.2 | VDC | |
Corrente de saída máxima do curto período de tempo | ≥1800 | miliampère | |
Corrente de saída máxima dos muitos tempos | 1500 | miliampère | |
Regulamento de tensão | ±0.2 | % | |
Regulamento da carga | ±0.5 | % | |
Eficiência entrada da baixa tensão | Vin=115Vac, saída load≥69 completo | % | |
Eficiência de alta tensão entrada | Vin=230Vac, saída load≥70 completo | % | |
Ondinha da saída e ruído (mVp-p) | ≤50 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF | milivolt | |
Comutar de ligar/desligar ultrapassa a amplitude | (Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 | %Vo | |
Proteção da sobrecarga da saída | Carga máxima 110-150% da saída | ||
A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto | Nenhum-dano ao dispositivo inteiro |
Pacote:
Produto quente:
Tipo | Descrição | Inputvoltage | Eficiência |
HLK-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
HLK-2M05 | Powermodule2W5V | 90-245Vac | 69% |
HLK-2M09 | Powermodule2W9V | 90-245Vac | 69% |
HLK-2M12 | Powermodule2W12V | 90-245Vac | 69% |
HLK-2M15 | Powermodule2W15V | 90-245Vac | 69% |
HLK-2M24 | Powermodule2W24V | 90-245Vac | 69% |
HLK-PM01 | Powermodule3W5V | 90-265Vac | 72% |
HLK-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
HLK-PM09 | Powermodule3W9V | 90-265Vac | 75% |
HLK-PM12 | Powermodule3W12V | 90-265Vac | 75% |
HLK-PM15 | Powermodule3W15V | 90-265Vac | 75% |
HLK-PM24 | Powermodule3W24V | 90-265Vac | 75% |
HLK-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
HLK-5M05 | Powermodule5W5V | 90-265Vac | 72% |
HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
HLK-5M12 | Powermodule5W12V | 90-265Vac | 75% |
HLK-5M15 | Powermodule5W15V | 90-265Vac | 75% |
HLK-5M24 | Powermodule5W24V | 90-265Vac | 75% |
HLK-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
HLK-10M05 | Powermodule10W5V | 90-265Vac | 72% |
HLK-10M09 | Powermodule10W9V | 90-265Vac | 78% |
HLK-10M12 | Powermodule10W12V | 90-265Vac | 78% |
HLK-10M15 | Powermodule10W15V | 90-265Vac | 78% |
HLK-10M24 | Powermodule10W24V | 90-265Vac | 78% |
HLK-20M05 | Powermodule20W5V | 90-265Vac | 80% |
HLK-20M09 | Powermodule20W9V | 90-265Vac | 80% |
HLK-20M12 | Powermodule20W12V | 90-265Vac | 80% |
HLK-20M15 | Powermodule20W15V | 90-265Vac | 80% |
HLK-20M24 | Powermodule20W24V | 90-265Vac | 84% |
HLK-30M09 | Powermodule30W9V | 90-265Vac | 90% |
HLK-30M12 | Powermodule30W12V | 90-265Vac | 90% |
HLK-30M15 | Powermodule30W15V | 90-265Vac | 90% |
HLK-30M24 | Powermodule30W24V | 90-265Vac | 90% |
HLK-40M09 | Powermodule40W9V | 90-265Vac | 90% |
HLK-40M12 | Powermodule40W12V | 90-265Vac | 90% |
HLK-40M15 | Powermodule40W15V | 90-265Vac | 90% |
HLK-40M24 | Powermodule40W24V | 90-265Vac | 90% |
