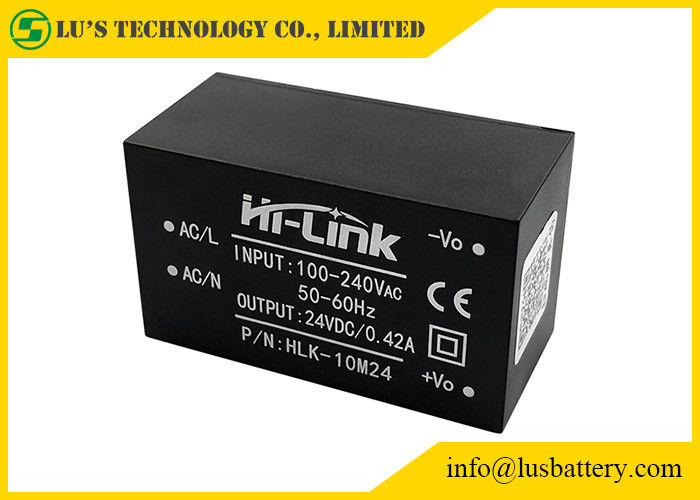

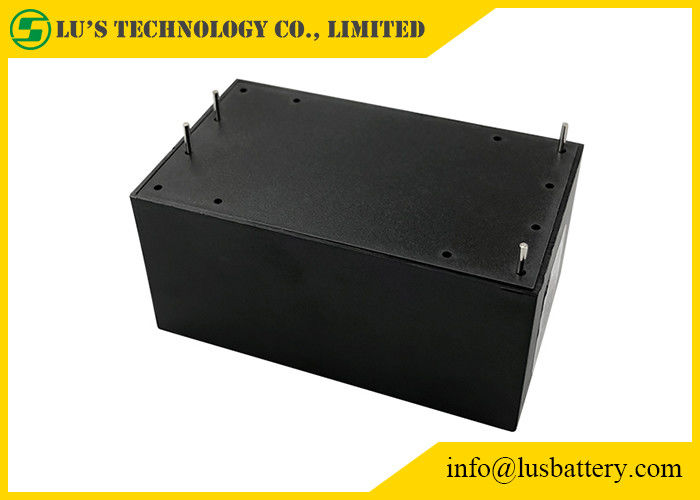

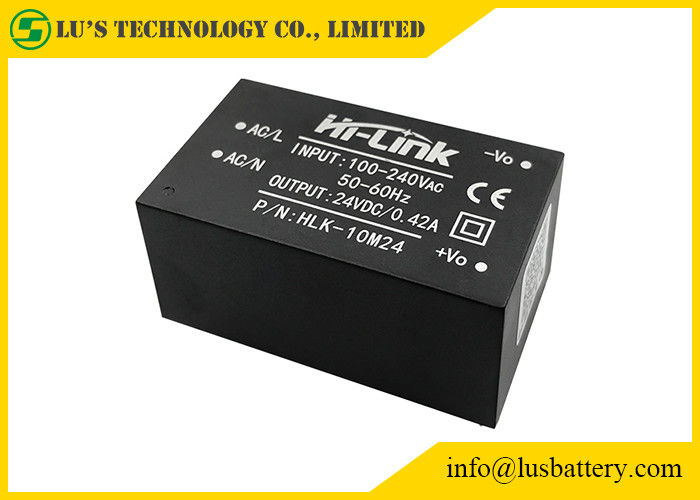

Detalhes do produto:
|
Tensão da saída: | 24V | Corrente de saída: | 0.42A, 416mA |
---|---|---|---|
Tensão entrada: | 100-240V, 70-350VDC | Poder avaliado: | 90-245 |
perda da Nenhum-carga: | <0> | LOGOTIPO: | Pode ser personalizado |
Realçar: | fonte de alimentação de DC da C.A. 10w,fonte de alimentação de DC da C.A. 416mA,HLK-10M24 |
módulo de poder 10W Ultra-compacto:
Módulo da C.C. 24v da C.A. para o desenho de comutação abaixador da fonte de alimentação do poder 10W:
CONVERSOR DA C.C. DA C.A.:
Artigos | Parâmetros técnicos | Unidades | Notas |
tensão da saída avaliado da Nenhum-carga | 24±0.1 | VDC | |
Tensão tated carga máxima da saída | 24±0.2 | VDC | |
Corrente de saída máxima do curto período de tempo | ≥480 | miliampère | |
Corrente de saída máxima dos muitos tempos | ≥420 | miliampère | |
Regulamento de tensão | ±2 | % | |
Regulamento da carga | ±0.5 | % | |
Ondinha da saída e ruído (mVp-p) | ≤70 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF | milivolt | |
Comutar de ligar/desligar ultrapassa a amplitude | (Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 | %Vo | |
Proteção da sobrecarga da saída | 110-150% da carga da saída máxima | ||
A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto | Nenhum-dano ao dispositivo inteiro |
Características entradas
(teste no ℃ da temperatura ambiente 20).
Critérios técnicos da unidade do nome do artigo
Tensão de entrada avaliado 100-240 VAC
Escala de tensão entrada 90-264 VAC
Corrente de entrada máxima ≤0.2 A
Impulso atual entrado; ≤10 A
tensão de entrada máxima ≤270 VAC
Inscreva a Senhora lenta do começo ≤50
Eficiência entrada Vin=110VAc da baixa tensão, saída 69% completo-load≥
Eficiência de alta tensão entrada Vin=220VAc, saída 70% completo-load≥
Confiança a longo prazo MTBF≥100,000 h
Tensão +5±0.1 VDC da saída avaliado da carga
Tensão completa +5±0.2 VDC da saída avaliado
Corrente de saída máxima a curto prazo ≥1000 miliampère
A corrente de saída máxima por muito tempo ≥600 miliampère
± 0.2% de Voltage Regulation
± regulamentar 0.5% da carga
Ondinha e ruído da saída
(mVp-p) ≤50
Tensão de entrada avaliado, carga máxima. Usando 20MHz da largura de banda,
O capacitor 10uF e 0.1uF do lado da carga a ser testado. milivolt
O interruptor ultrapassa o Vo do ≤ 5% da amplitude (tensão de entrada avaliado e carga da saída mais 10%)
Proteção 150-200% da sobrecarga da saída da carga máxima A da saída
A saída procura um caminho mais curto a proteção Direct procura um caminho mais curto na saída normal, recomeça automaticamente a operação normal após um curto
remoção do circuito
