Detalhes do produto:
|
Aplicações: | Poder abaixador | Eficiência: | 70% |
---|---|---|---|
potência: | 10W | Tipo: | LÓGICA ICS |
Tensão: | 12V | Atual: | 0.83A |

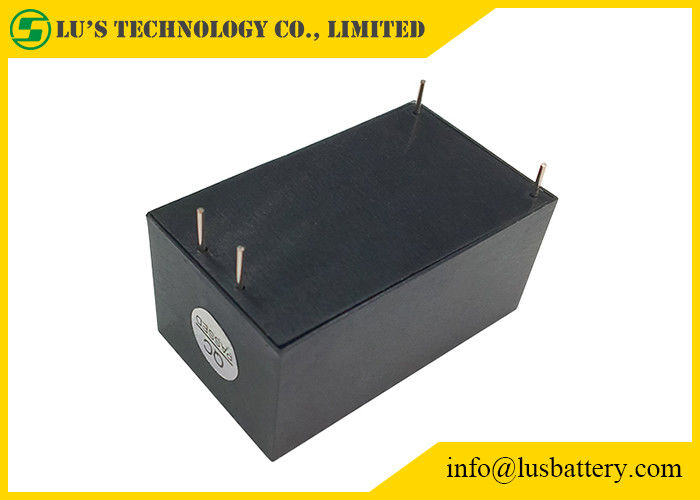

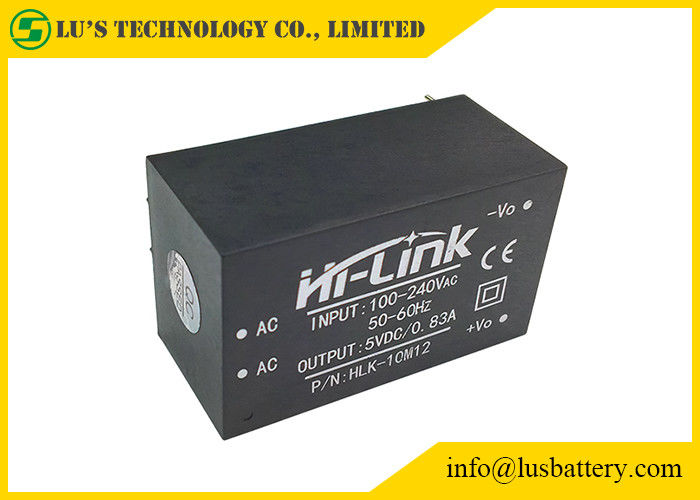

Modelo: | HLK-10M12 | ||
Realçar: | módulo da alimentação de DC da C.A. 10w,módulo da alimentação de DC da C.A. 0.83A,HLK-10M12 |
Detalhes:
1. Características do produto:
1). UL da reunião, exigências do CE
2). Ultra-fino, ultra-pequeno
3). Toda a entrada da tensão (C.A.: 90 ~ 264V)
4). Baixos ondinha e de baixo nível de ruído
5). Sobrecarga da saída e para procurar um caminho mais curto a proteção
6). Eficiência elevada, densidade de poder superior
7). O produto é projetado cumprir as exigências do teste da compatibilidade eletrónica e da segurança
8). Consumo da baixa potência, proteção ambiental, perda da nenhum-carga <0>
9).100% carga que envelhece e que testa
10)perio da garantia de .1 ano
2. Condição do ambiente
Critérios técnicos da unidade do nome do artigo
℃ da temperatura -20-+60 da operação
℃ da temperatura -40-+80 da loja
Humidade relativa 5- 95%
Maneira refrigerando que refrigera pela radiação
Pressão atmosférica 80-106 Kpa
Elevação ≤2000 m do nível do mar
Coeficiente 10~500Hz da vibração da vibração, 2G10min. /1cycle, 60min.each ao longo de X, Y, machados de Z
característica 3.Electrical
1. Características entradas (teste no ℃ da temperatura ambiente 20).
tems | Parâmetros técnicos | Unidades | Notas |
tensão da saída avaliado da Nenhum-carga | 12±0.1 | VDC | |
Tensão tated carga máxima da saída | 12±0.2 | VDC | |
Corrente de saída máxima do curto período de tempo | ≥900 | miliampère | |
Corrente de saída máxima dos muitos tempos | ≥830 | miliampère | |
Regulamento de tensão | ±2 | % | |
Regulamento da carga | ±0.5 | % | |
Ondinha da saída e ruído (mVp-p) | ≤70 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF | milivolt | |
Comutar de ligar/desligar ultrapassa a amplitude | (Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 | %Vo | |
Proteção da sobrecarga da saída | 110-150% da carga da saída máxima | ||
A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto | Nenhum-dano ao dispositivo inteiro |
características 4.Safety:
4,1 produtos projetados encontrar UL, exigências da certificação de segurança do CE.
4,2 segurança e compatibilidade eletromagnética
Projetado com a entrada de UL 0.5A certificou o seguro;
Placa do PWB que usa a produção folheada de cobre frente e verso da placa, material para o nível de avaliação do fogo 94-V0;
Standard de segurança: Conformidade com UL1012, EN60950, UL60950
Tensão da isolação: MIM/P-O/P: 2500VAC
Resistência de isolação: Mim/PO/RH ℃ Ohms/500VDC 25 70% de P> 100M
Condução e radiação: cumpra com o EN55011, EN55022 (CISPR22)
Descarga eletrostática: Nível 4 8kV/15kV do IEC/EN 61000-4-2
Imunidade da radiação do RF: O IEC/EN 61000-4-3 considera a nota de aplicação
4,3 projeto da segurança da temperatura
Na temperatura ambiente, os capacitores deste poder, a superfície interna da temperatura máxima do conversor principal não excedem 90
℃;
A temperatura de superfície máxima de Shell não excede o ℃ 60
5. Logotipo, empacotando, transporte, armazenamento
5,1 logotipo
5.1.1 logotipo do produto
No lugar dos produtos etiquetados com sinais, seu índice na linha dos padrões nacionais, padrões do setor.
5.1.2 logotipo de empacotamento
Os produtos identificaram por meio do nome do fabricante, endereço, código postal, tipo de produto, ano manufaturado, mês, dia na caixa;
Punho marcado “acima”, da “umidade” o “com cuidado” e outros sinais do transporte, todos os sinais são na linha das disposições de GB 191.
5,2 empacotamento
Os produtos são separados usando a caixa plástica especial que empacota, com função antivibração, e de acordo com as disposições de
GB 3873.
5,3 transporte
os produtos empacotados podem ser enviados por todo o serviço do transporte, lá devem ser toldos no transporte e em nenhuma vibração excessiva,
impacto, etc.
5,4 armazenamento
Os produtos devem ser armazenados em conformidade com GB 3873.
