Detalhes do produto:
|
nome: | conversor da C.C. da C.A. | Tensão da saída: | 9VDC/5W |
---|---|---|---|
Frequência da saída: | 50-60Hz | Temperatur de funcionamento: | -25~60 |
Nenhuma perda de carga: | <0> | Tempo de trabalho constante: | >horas 100000c |
Realçar: | 5W linha módulo de poder de uma comunicação,9VDC linha módulo de poder de uma comunicação,HLK-5M09 |
220V à fonte de alimentação 5M09 do interruptor da C.C. da C.A. da saída de 3.3V 5V 9V 12V 24V 5W com logotipo personalizado
Lista ultra pequena do módulo de poder da série:
Modelo NÃO. | Tamanho (milímetros) | Peso (g) | Potência de saída (w) | Tensão da saída (v) | Corrente de saída (miliampère) | Eficiência % (TIPO) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |

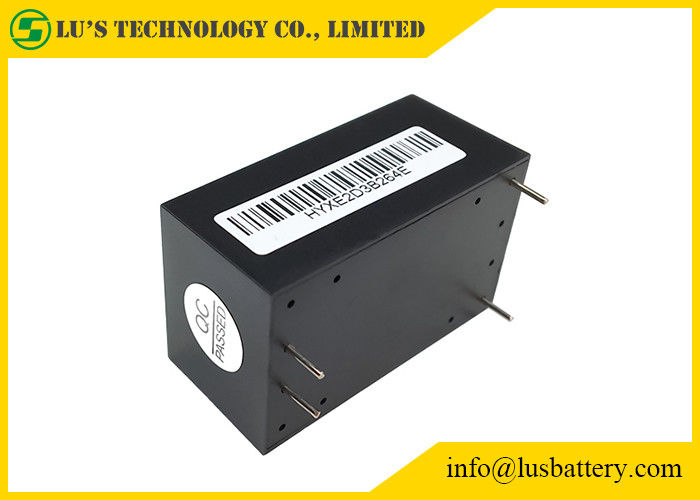

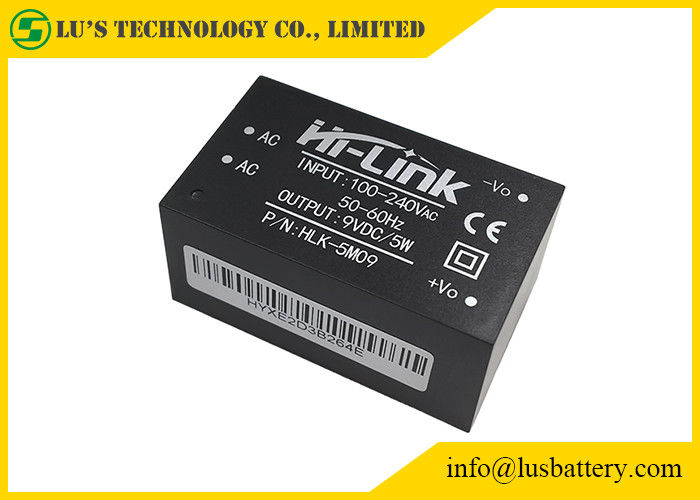

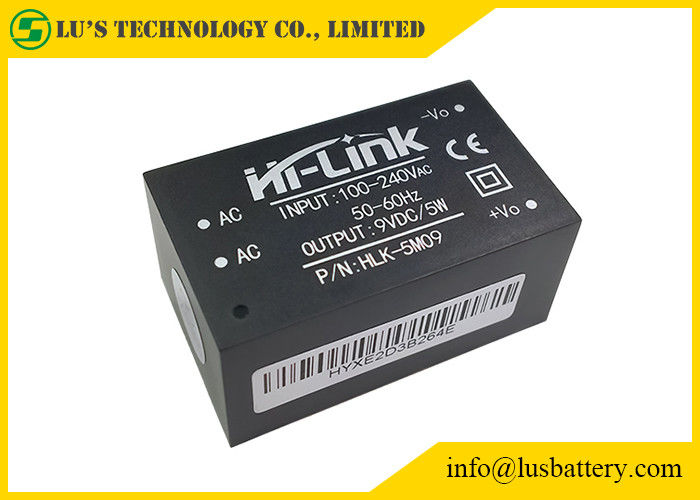

módulo de poder ultra pequeno 5M03/5M05/5M09/5M12/5M24 da série 5W
A fonte de alimentação ultra-pequena do módulo da série 5W está a um pequeno-volume, fonte de grande eficacia do odule da alimentação de DC da C.A.
Tem as vantagens da escala de tensão de entrada global, da elevação da baixa temperatura, do consumo da baixa potência, da eficiência elevada, da confiança alta e do isolamento alto da segurança.
Foi amplamente utilizado na casa esperta, no controle da automatização, no equipamento de comunicações, na instrumentação e nas outras indústrias.
Características do produto
1. volume Ultra-fino, ultra-pequeno, o menor;
2. tensão de entrada universal global (90~265Vac)
3. consumo da baixa potência, proteção ambiental verde, ondinha da perda<0>
4. da nenhum-carga baixa, de baixo nível de ruído
5. a rendimento elevado procurar um caminho mais curto e do proteção e do auto da sobrecarga recuperação
6. eficiência elevada, densidade de poder superior
7. tensão 3000Vac entrada e da saída do isolamento
8. 100% envelhecimentos e testes da carga máxima
9. a confiança alta, projeto da longa vida, tempo de trabalho contínuo é maior de 100.000 horas;
10. UL da reunião, exigências do CE; projeto de produto para cumprir a exigência dos testes da compatibilidade eletrónica e da segurança;
11. Usando o potting plástico impermeável a favor do meio ambiente de alta qualidade, umidade, vibração, água e
poeira para encontrar os padrões IP65
12. Soluções econômicas, eficazes na redução de custos
13. Trabalho sem circuito externo
14. período de garantia de uma qualidade de 1 ano
Artigos | Parâmetros técnicos | Unidades | Notas |
tensão da saída avaliado da Nenhum-carga | 9.0±0.1 | VDC | |
Tensão tated carga máxima da saída | 9.0±0.2 | VDC | |
Corrente de saída máxima do curto período de tempo | ≥680 | miliampère | |
Corrente de saída máxima dos muitos tempos | 560 | miliampère | |
Regulamento de tensão | ±0.2 | % | |
Regulamento da carga | ±0.5 | % | |
Eficiência entrada da baixa tensão | Vin=115Vac, saída load≥69 completo | % | |
Eficiência de alta tensão entrada | 3Vin=230Vac, saída load≥70 completo | % | |
Ondinha da saída e ruído (mVp-p) | ≤70 avaliou a tensão de entrada, carga máxima da saída. Com teste do osciloscópio da largura de banda 20MHz, do lado 10uF da carga e da capacidade 0.1uF | milivolt | |
Comutar de ligar/desligar ultrapassa a amplitude | (Tensão de entrada avaliado, saída mais a carga de 10%) ≤5 | %Vo | |
Proteção da sobrecarga da saída | Carga máxima 110-150% da saída | ||
A saída procura um caminho mais curto a proteção | Direct procura um caminho mais curto na saída normal e o retorno automático à operação normal após a remoção de procura um caminho mais curto | Nenhum-dano ao dispositivo inteiro |
